올뉴카니발 흡기크리닝/인젝터크리닝/DPF크리닝 정비
- 작성자 : 수원봉담실장
- 작성일 : 2026-01-26
- 조회수9
차명 : 올뉴카니발 2.2
년식 : 2018
주행거리 : 127,780km
안녕하세요 카프로샵입니다
진행중인 묶음 이벤트 나 (흡기크리닝,EGR쿨러크리닝,인젝터크리닝,DPF크리닝)
예약 후 방문해주셨습니다

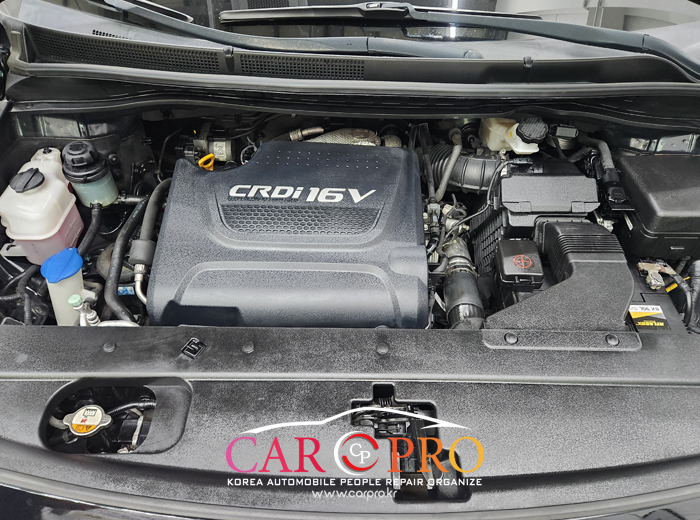

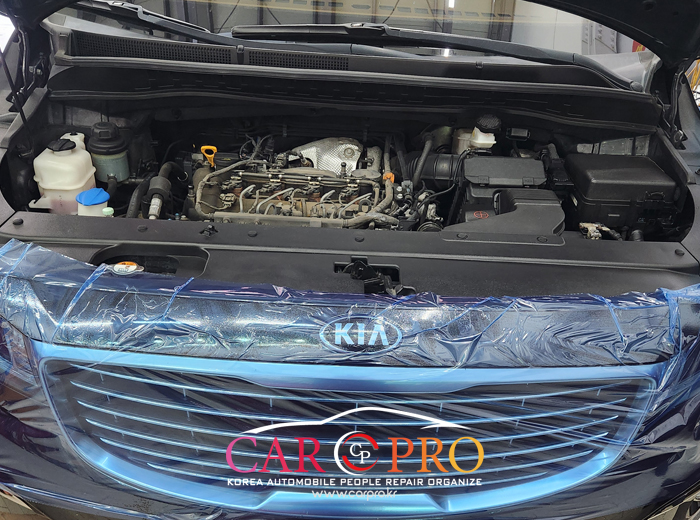

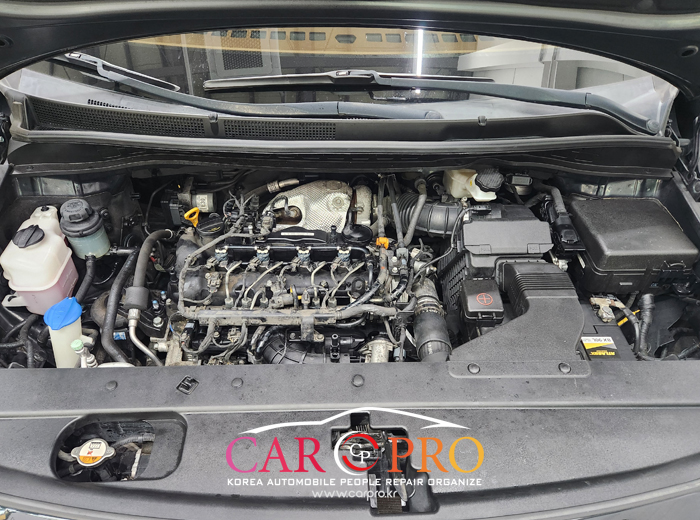

보호필름 부착하고 전체적인 점검 후 요청하신 정비를 진행합니다

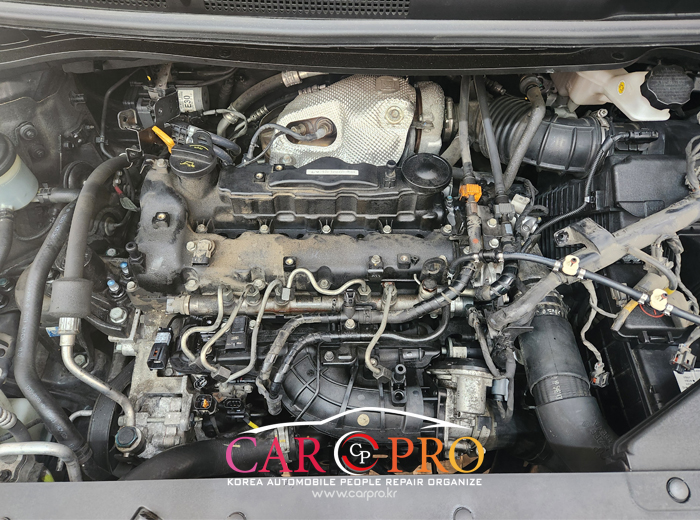

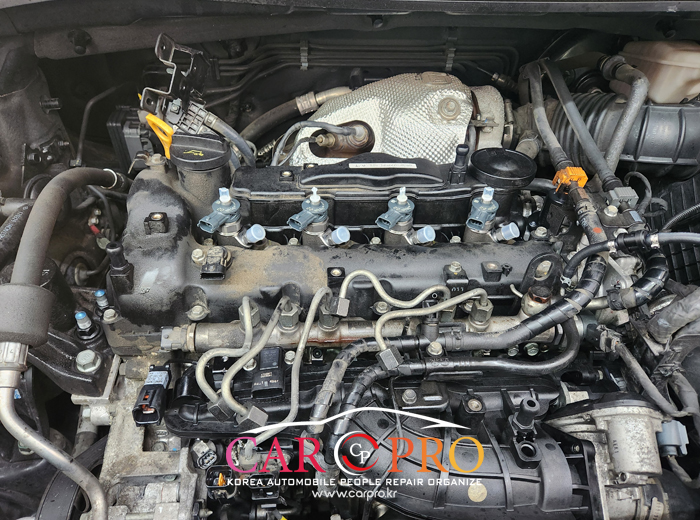

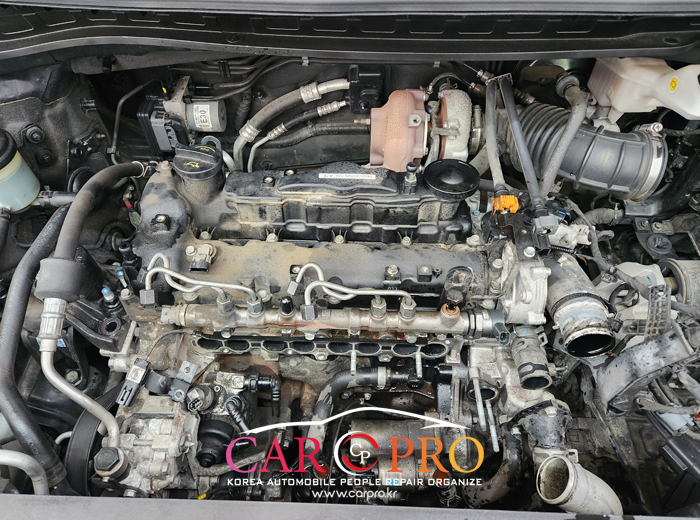

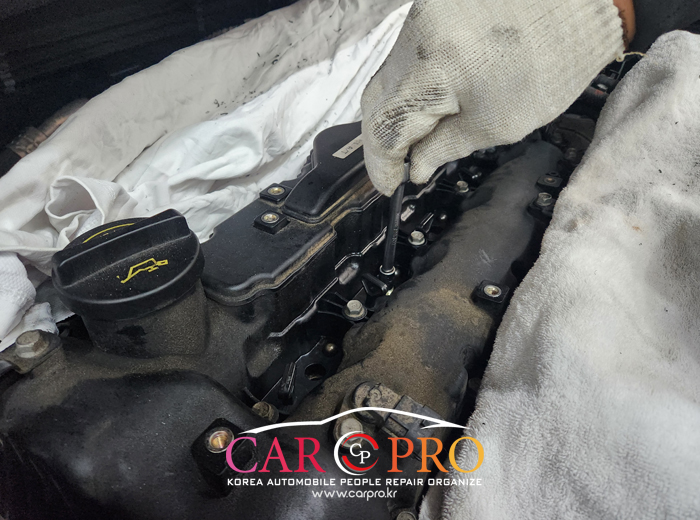

엔진커버 탈거하고

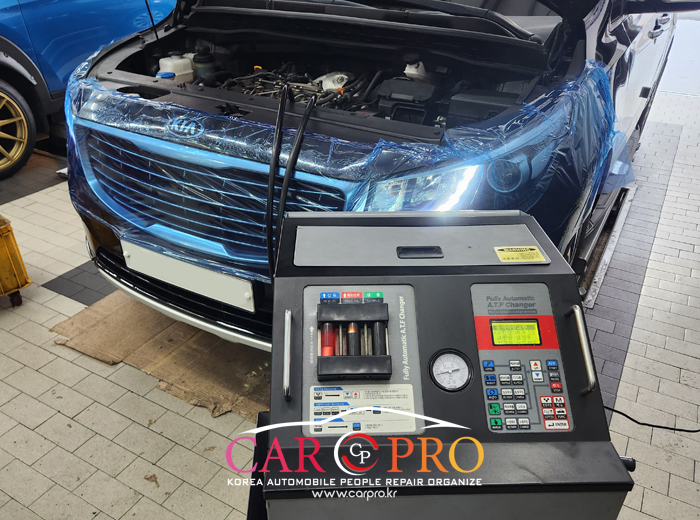

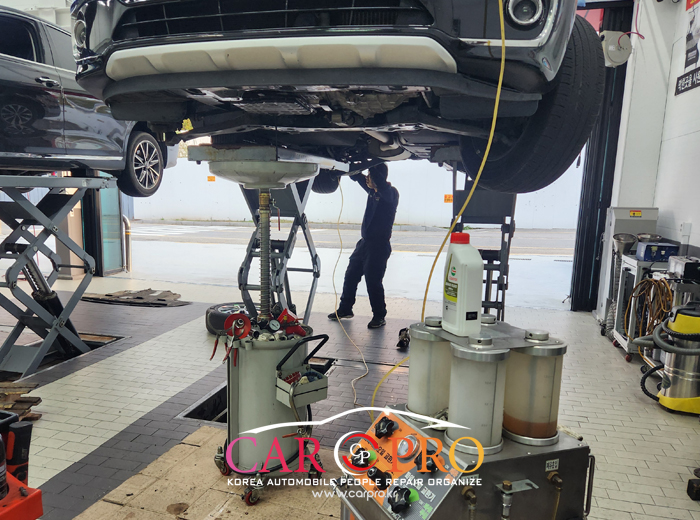

미션오일부터 교환해줍니다

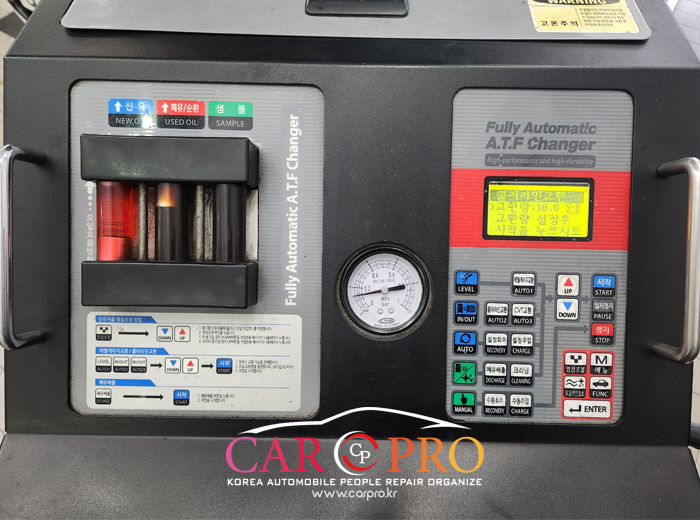

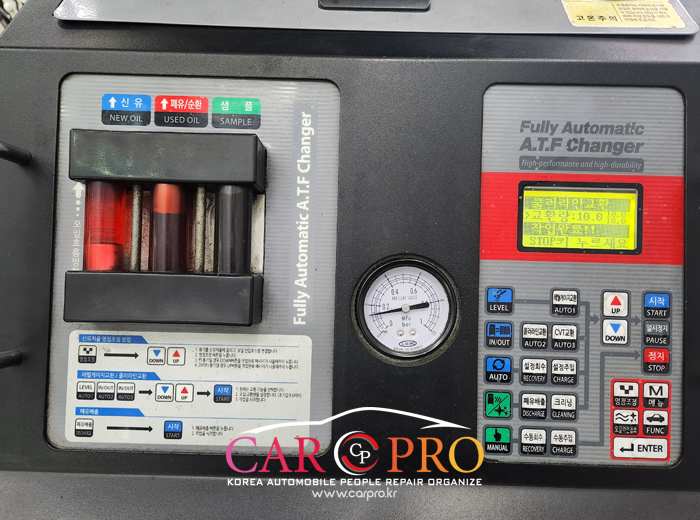

좌측은 신유, 가운데는 현재 순환되고 있는 오일
우측은 기존에 사용한 미션오일 샘플입니다
10리터 장비순환식으로 교환 후 가운데 순환되는 미션오일 깔끔하게 교환되었네요~

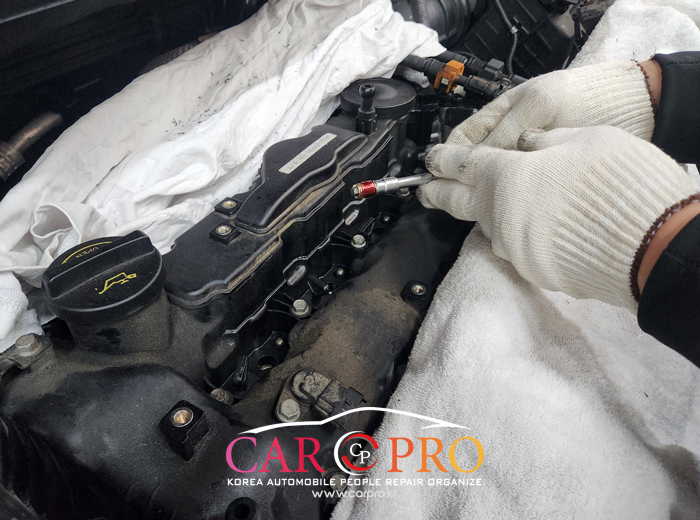

★ 올뉴카니발 인젝터 특수장비 탈거 ★
인젝터클램프 볼트 고착으로 인해 탈거가 되질 않아서 특수장비를 이용하여 탈거해줍니다

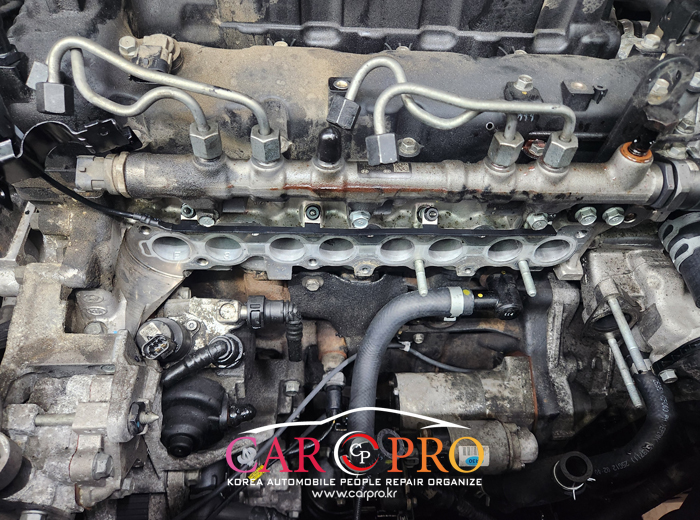

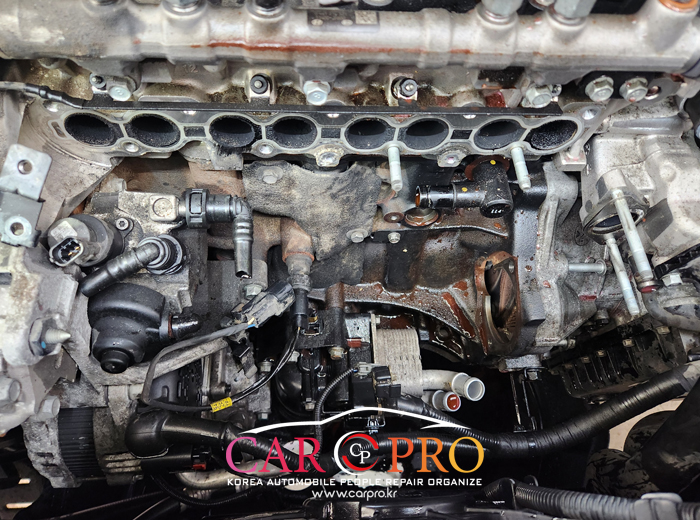

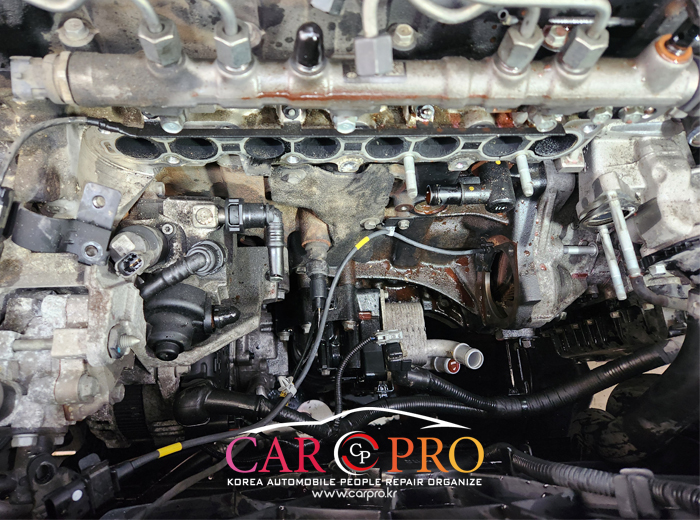

흡기매니폴드, EGR쿨러, 인젝터, DPF 탈거완료
탈거한 DPF
크리닝 전 차압값 20
★ 올뉴카니발 DPF크리닝 동영상 ★
DPF 크리닝은 건식으로 진행합니다
DPF 크리닝 주기는 6만km 전후 입니다
차량관리, 운전습관, 운행패턴에 따라 차이가 있을 수 있습니다
DPF의 손상 및 갈라짐(크랙)은 크리닝 작업으로 복구할 수 없는 부분이라
주기적으로 관리해주시지 않으면 크리닝 시기를 놓치게 되어
고가의 부품들을 교체해야하는 상황까지 갈 수 있어요
DPF 크리닝 후 차압값이 14로 내려갔네요

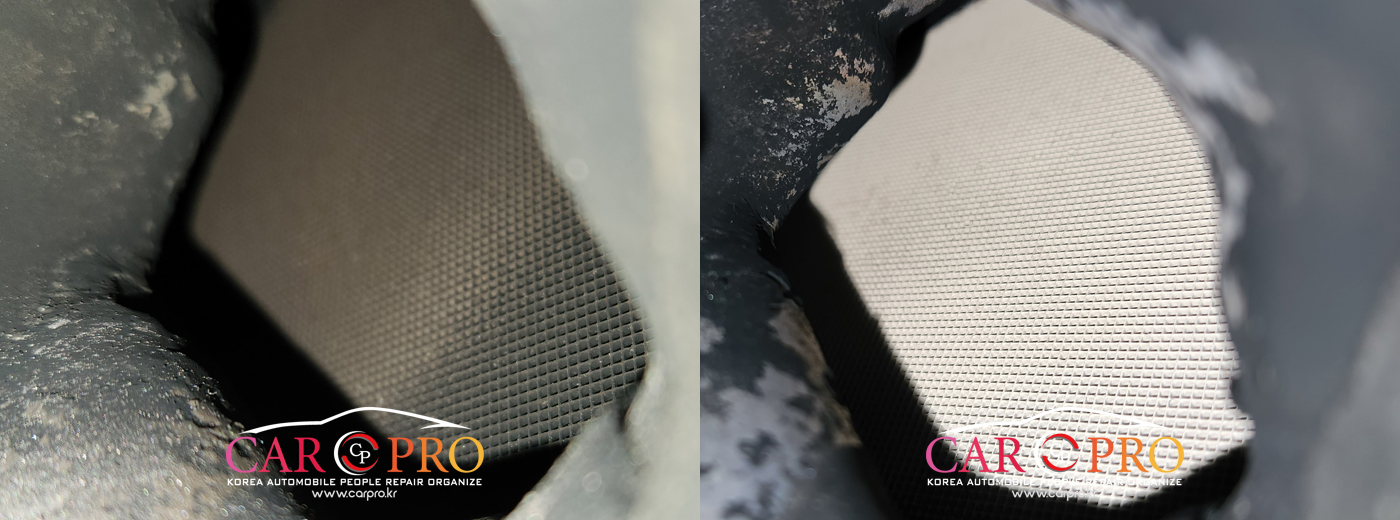

좌 - DPF 크리닝 전
우 - DPF 크리닝 후

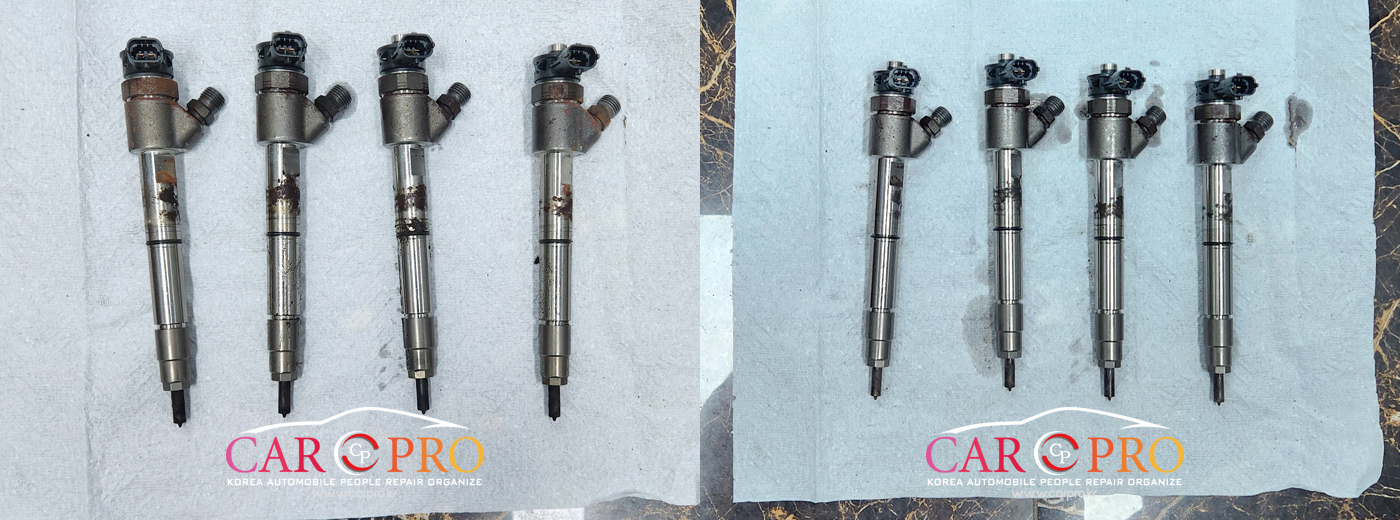

좌 - 탈거한 인젝터
우 - 초음파 크리닝 후 인젝터

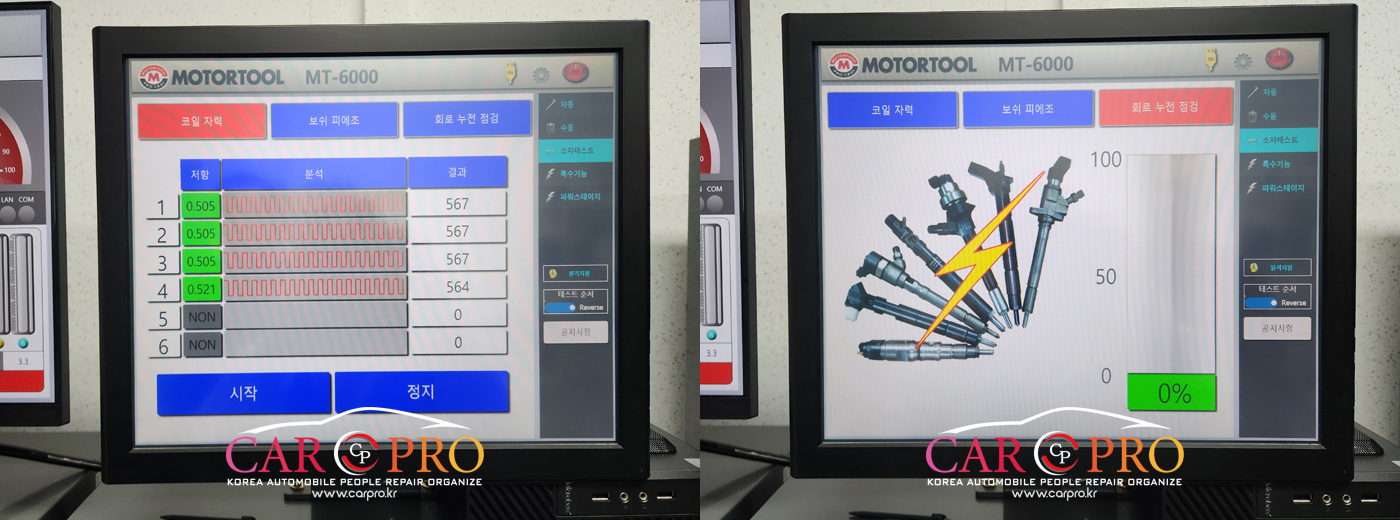

인젝터 크리닝 전용 장비에 연결하여 코일 자력검사와 회로 누전 점검을 해줍니다
★ 올뉴카니발 인젝터크리닝 동영상 ★
인젝터 크리닝을 해줍니다
★ 올뉴카니발 인젝터 단계별 분사량 테스트 동영상 ★

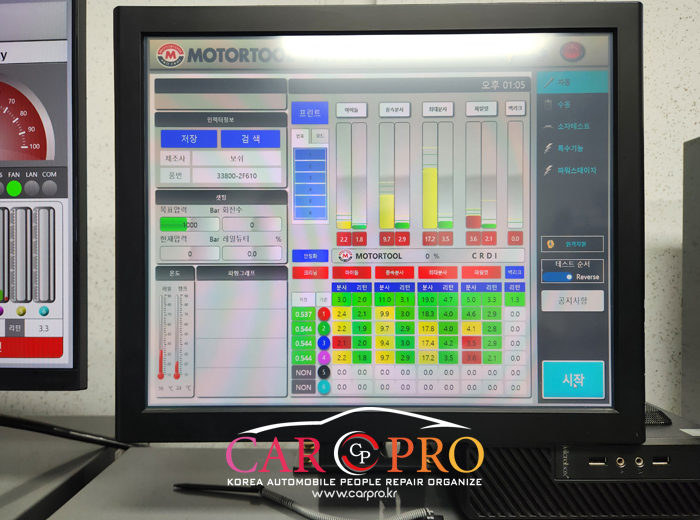

인젝터 크리닝 후 단계별 분사량 테스트를 해줍니다
인젝터 테스트 결과 1,2,3,4번 분사량 부족으로
고객님과 상담하여 4개 모두 보쉬정품으로 교환 결정!

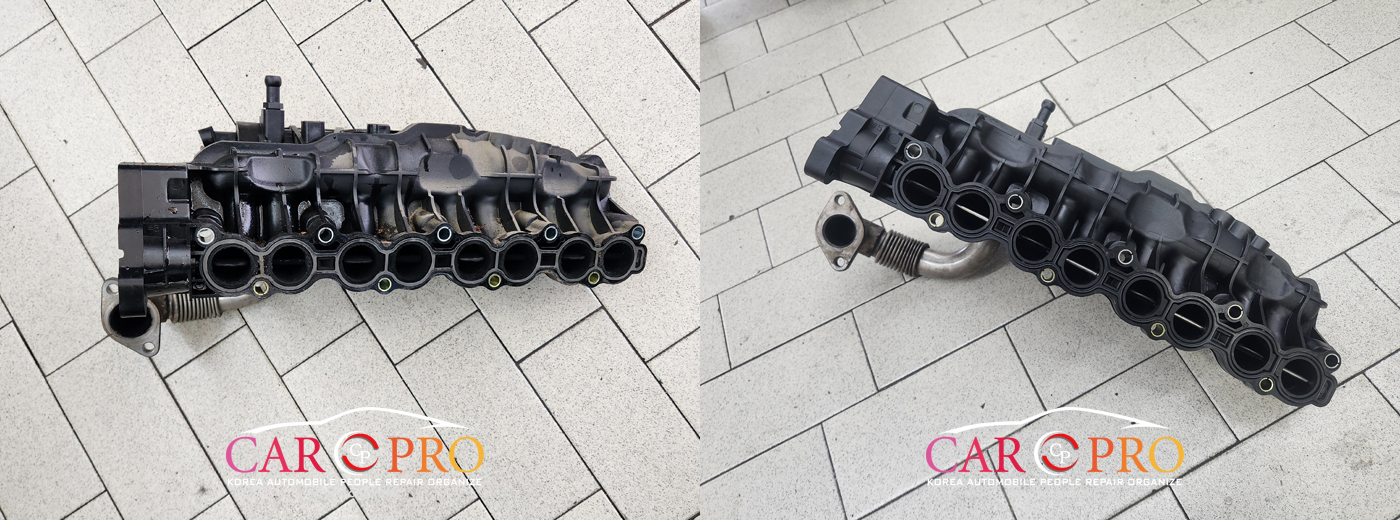

좌 - 탈거한 흡기매니폴드
우 - 크리닝 후 흡기매니폴드
카본이 꽤 있는 편이네요

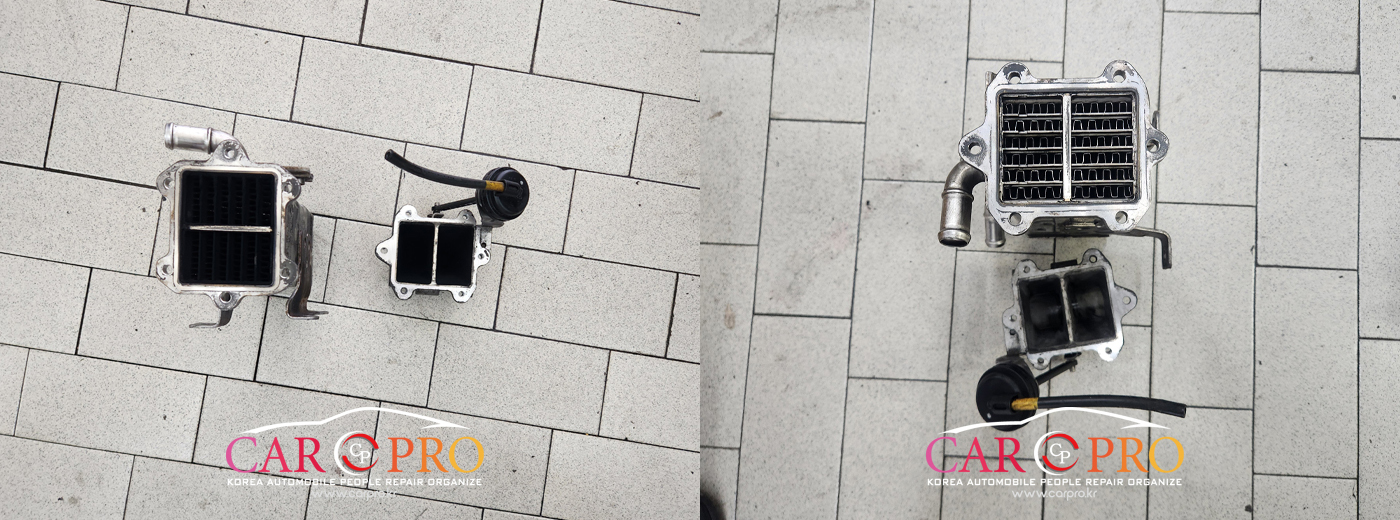

좌 - EGR쿨러 크리닝 전
우 - EGR쿨러 크리닝 후
스타터 모터 탈거 후 ckp(크랭크각센서)를 탈거해줍니다

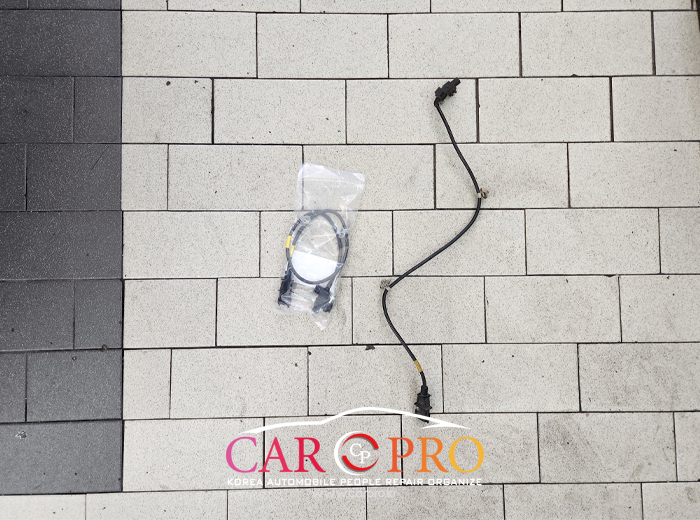

좌 - 모비스 신품 ckp(크랭크각센서)
우 - 탈거한 ckp(크랭크각센서)
ckp(크랭크각센서) 교환완료하고
호스 탈거해줍니다

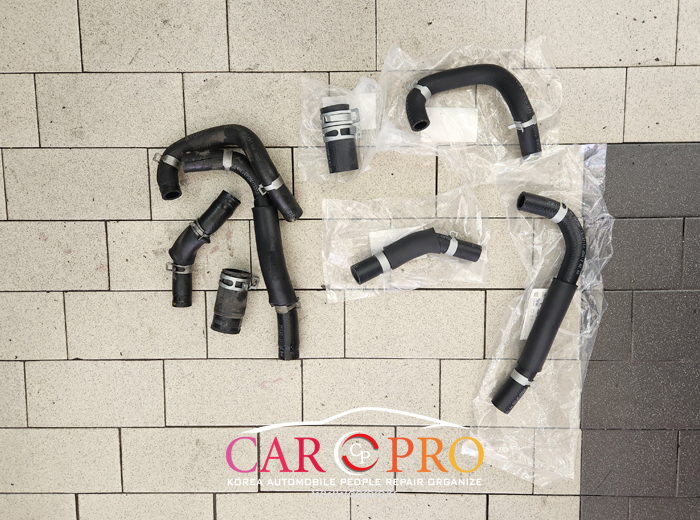

좌 - EGR쿨러냉각호스 2개, 인렛호스 1개, 오일쿨러냉각호스 1개
우 - 모비스 신품 EGR쿨러냉각호스 2개, 인렛호스 1개, 오일쿨러냉각호스 1개
호스 교환완료, 스타트모터 조립완료

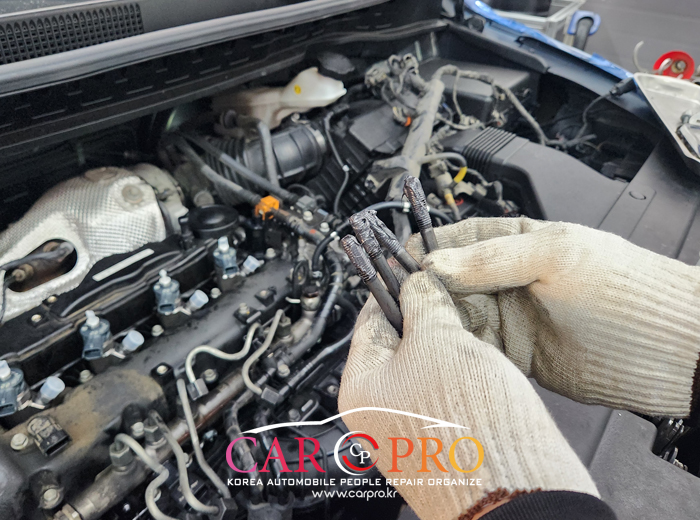

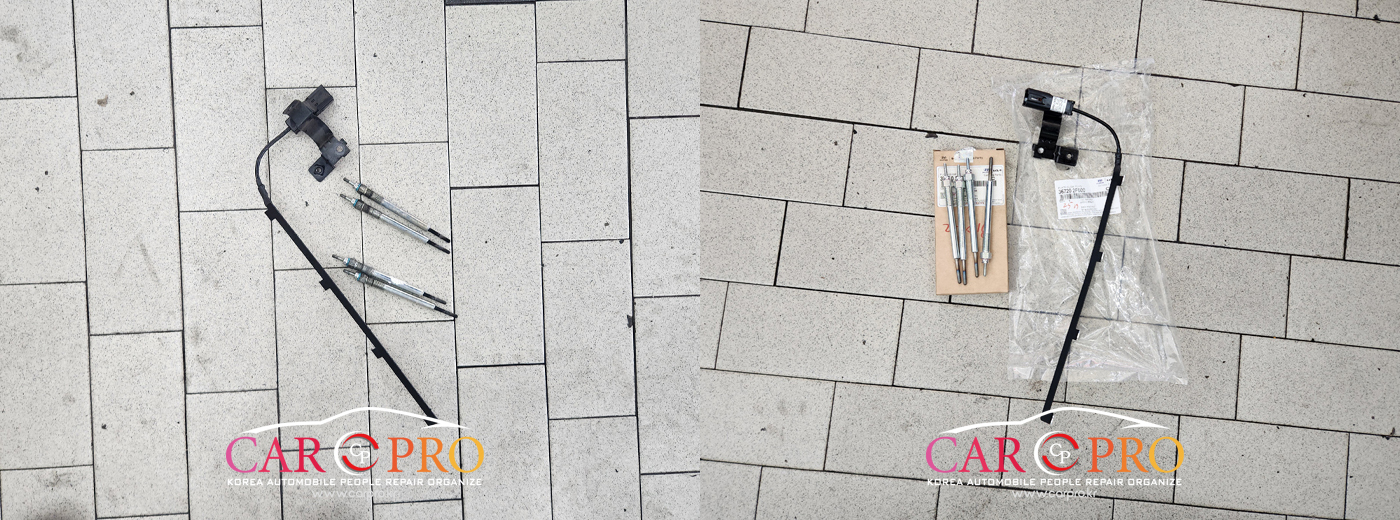

좌 - 탈거한 예열플러그, 플레이트
우 - 모비스 신품 예열플러그, 플레이트
예열플러그, 플레이트 교환완료
EGR쿨러, 흡기매니폴드 조립해주고
★ 올뉴카니발 인젝터클램프볼트 탭작업 동영상 ★
인젝터클램프볼트 탭작업을 해줍니다
탭 가공하고
퀵서트를 넣어줍니다
탭작업 완료

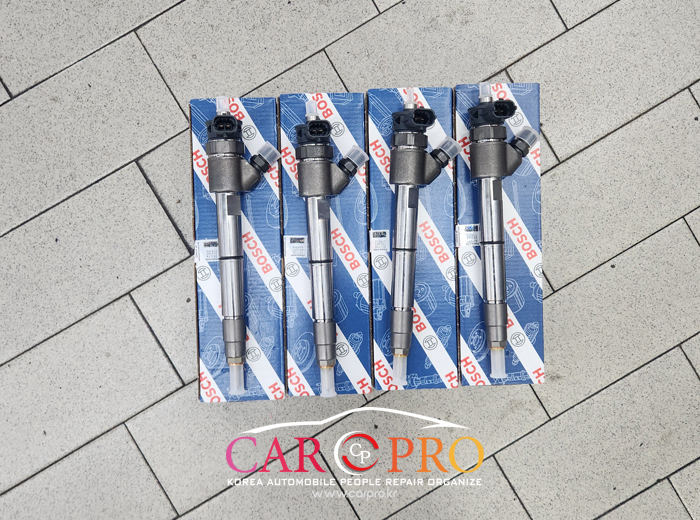

인젝터 보쉬정품 4개 교환해줄게요
인젝터, DPF 조립해주고
인젝터 클램프 볼트에는 고열에서도 견딜 수 있는 몰리브덴구리스를
도포 후 조립해줍니다

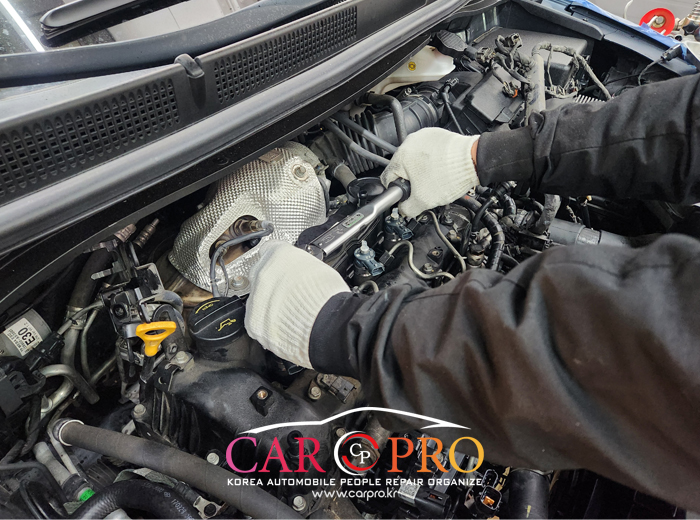

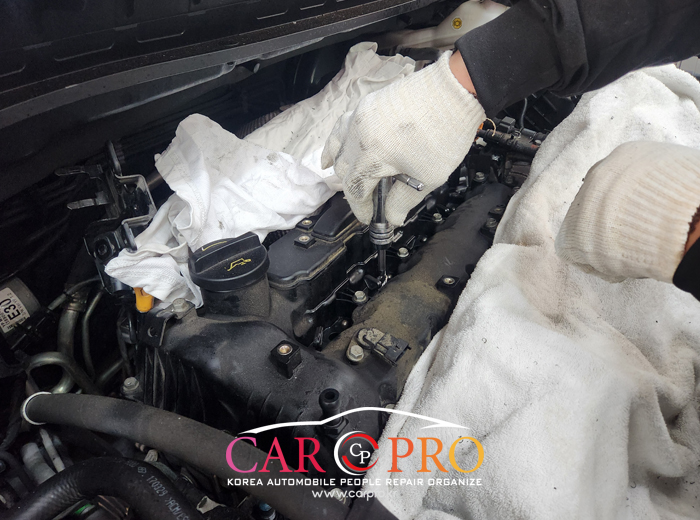

토크렌치를 이용하여 규정값으로 조여줍니다

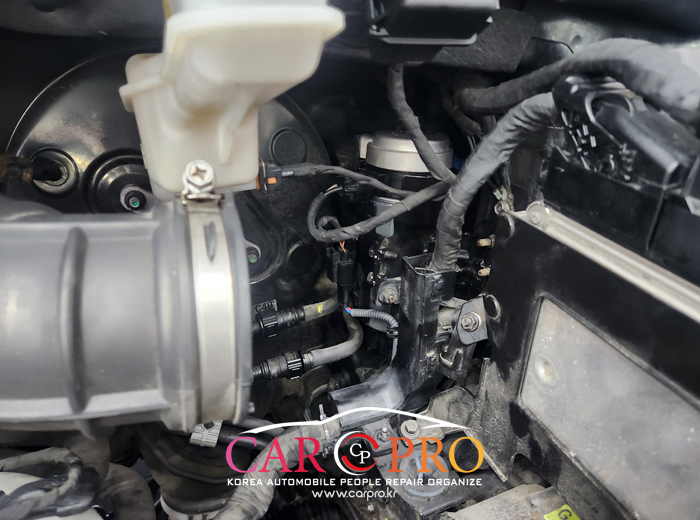

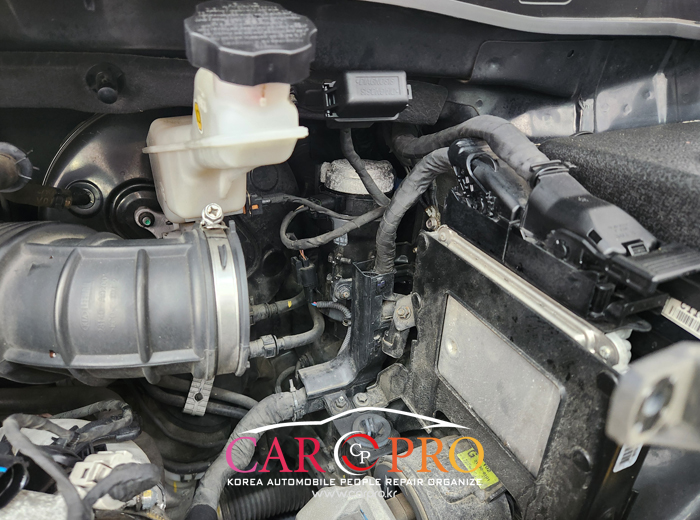

연료필터 교환을 위해 탈거해줄게요

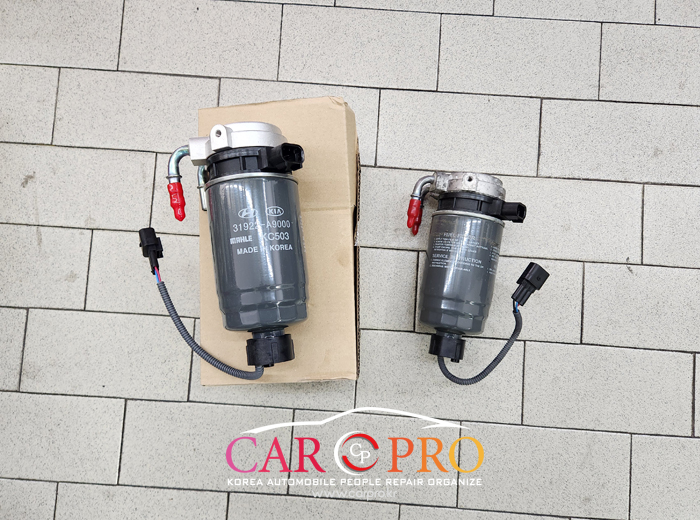

좌 - 모비스 신품 연료필터
우 - 탈거한 연료필터
연료필터 교환완료
★ 올뉴카니발 전자EGR밸브 고착 동영상 ★
전자EGR밸브도 고착으로 인해 특수공구를 이용하여 탈거해줍니다

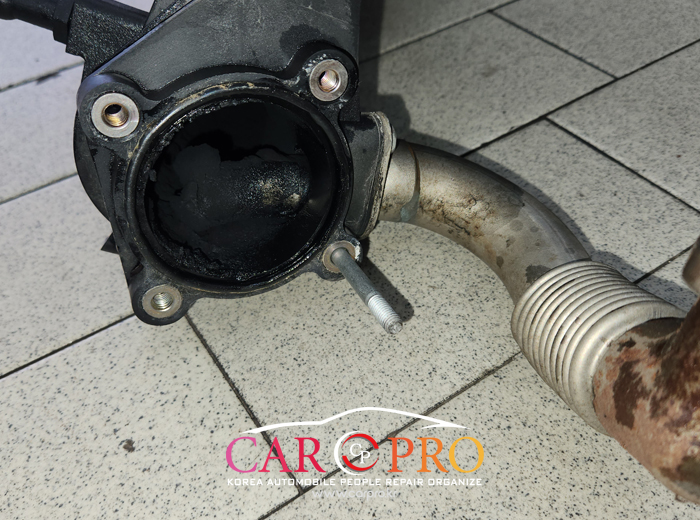

좌 - 탈거한 전자EGR밸브
우 - 모비스 신품 전자EGR밸브
브레이크액 교환해주고요

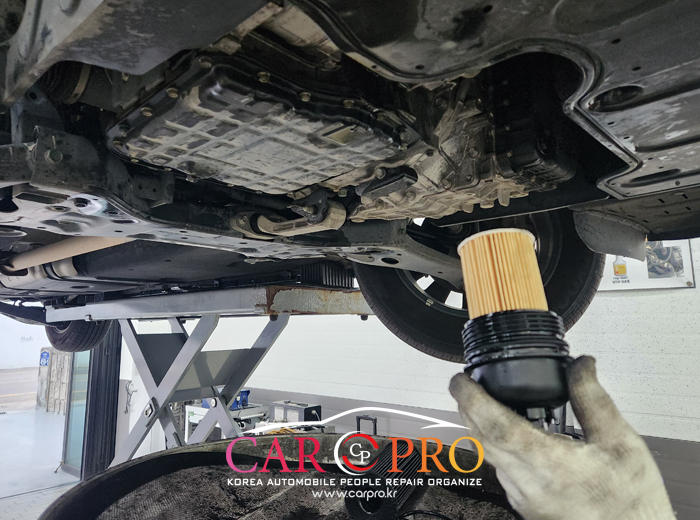

오일필터 교환해주고

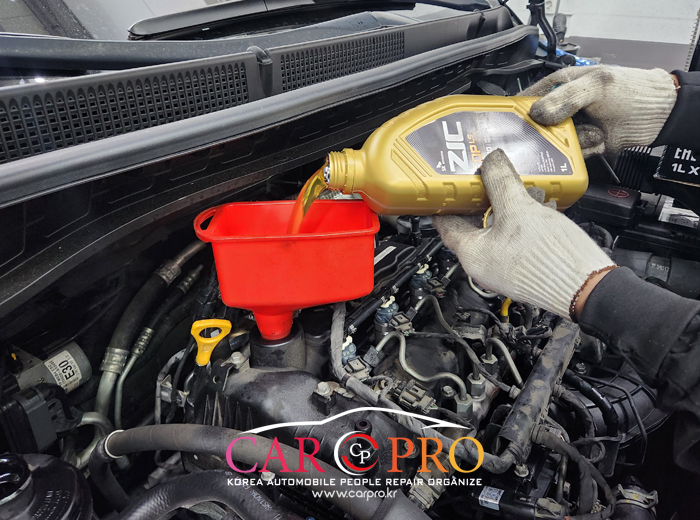

엔진오일은 고객님께서 챙겨오신 오일로 교환해줍니다
작업마무리하고

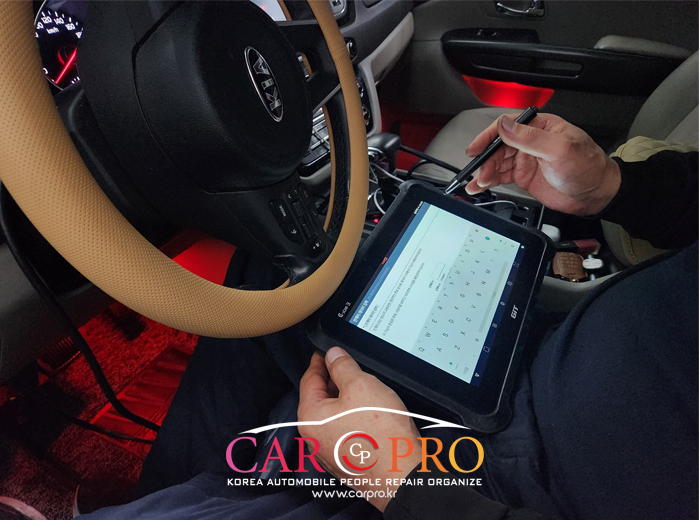

인젝터 데이터값 입력해주고
연료라인 공기빼기 후 작업 마무리를 합니다

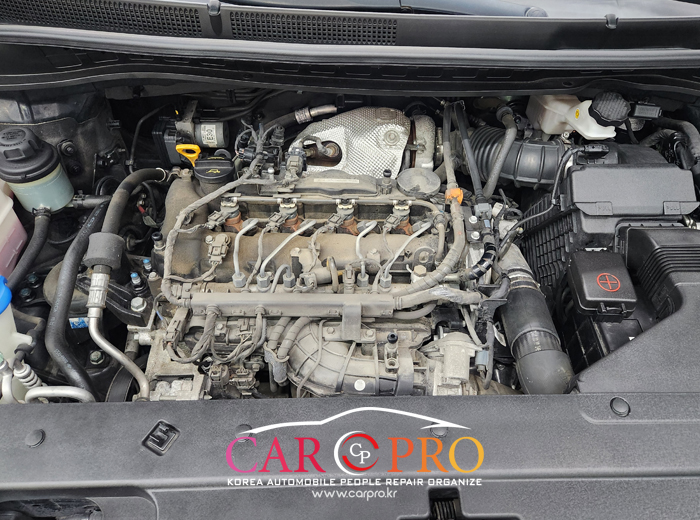

엔진룸 청소 후 차량을 출고합니다
오늘도 안전운행 하세요 :)
