차명 : 더올뉴투싼 2.0

년식 : 2019

주행거리 : 220,723km

안녕하세요 카프로샵입니다

크리닝 작업 예약 후 방문해주셨습니다

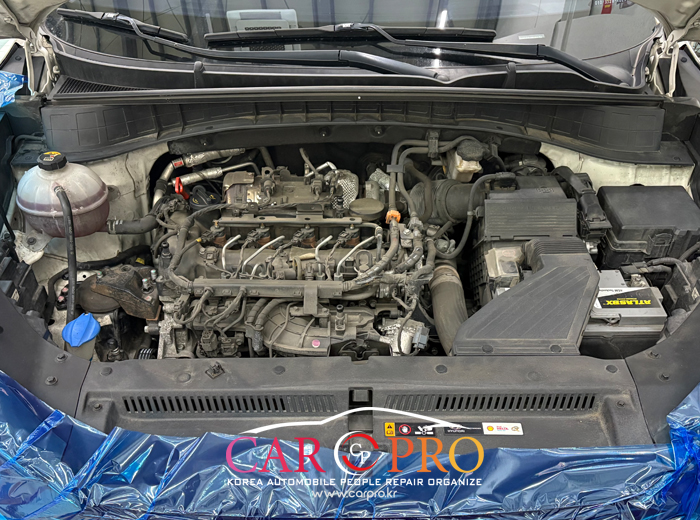

차량입고하여 보호필름 부착하고 전체적인 점검 후

요청하신 정비를 진행합니다

우선 미션오일 교환부터 해줄게요

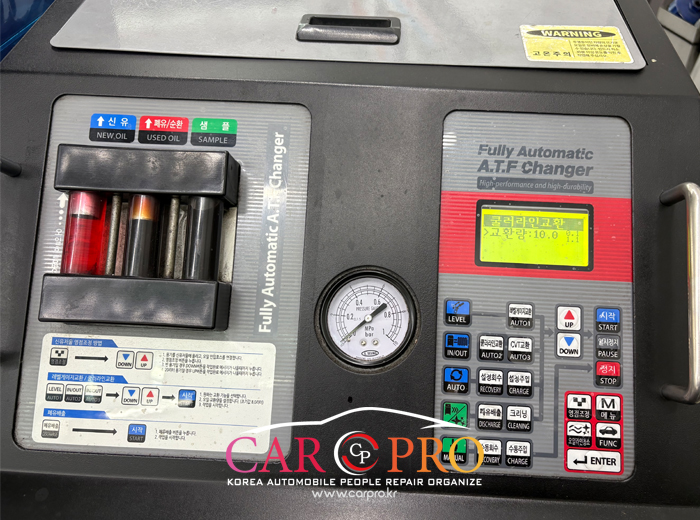

장비를 연결하여 순환식으로 진행합니다

좌측은 신유, 가운데는 현재 순환되고 있는 오일

우측은 기존에 사용한 미션오일 샘플입니다

​

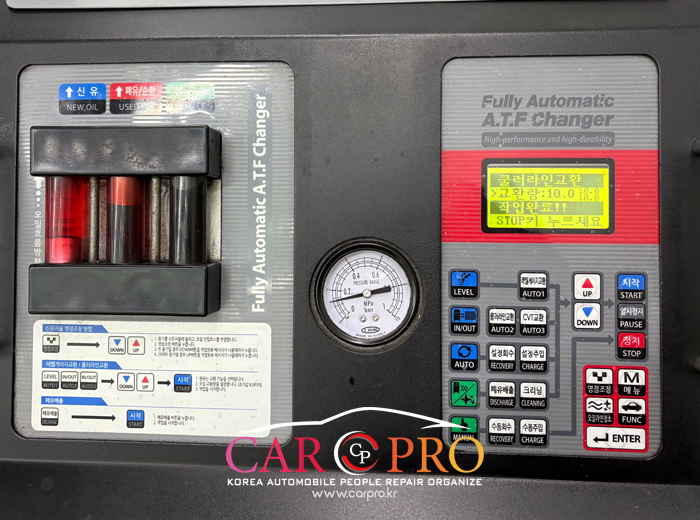

10리터 장비순환식으로 교환 후 가운데 순한되는 미션오일 깔끔하게 교환되었네요~

다음은 크리닝 작업을 위해 탈거를 해줬구요~

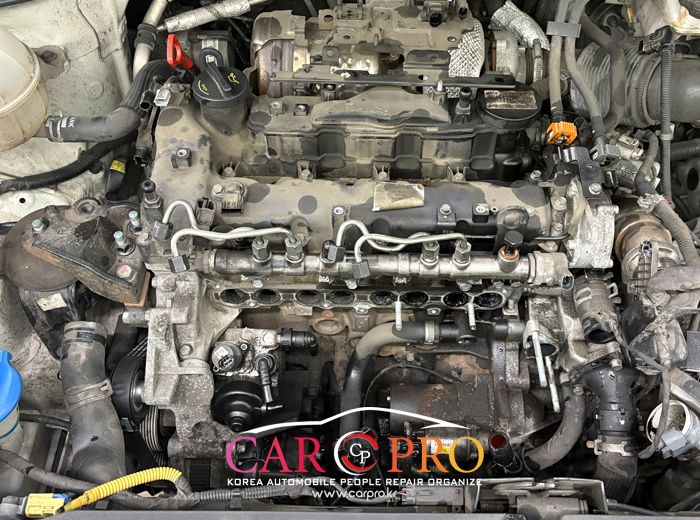

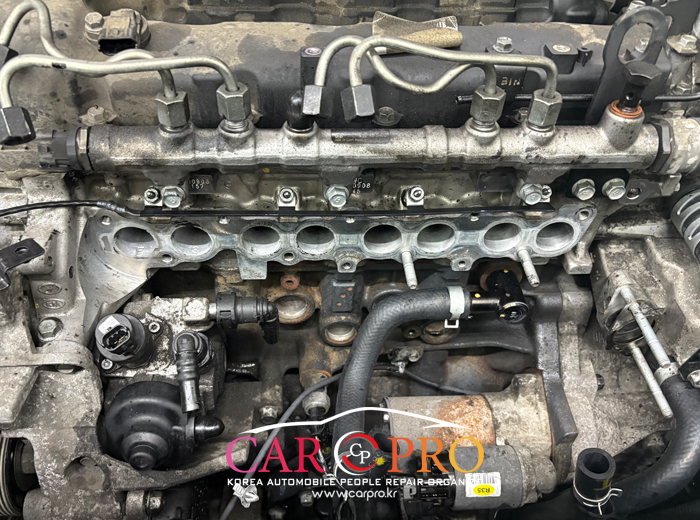

흡기매니폴드, EGR쿨러, 인젝터 탈거완료

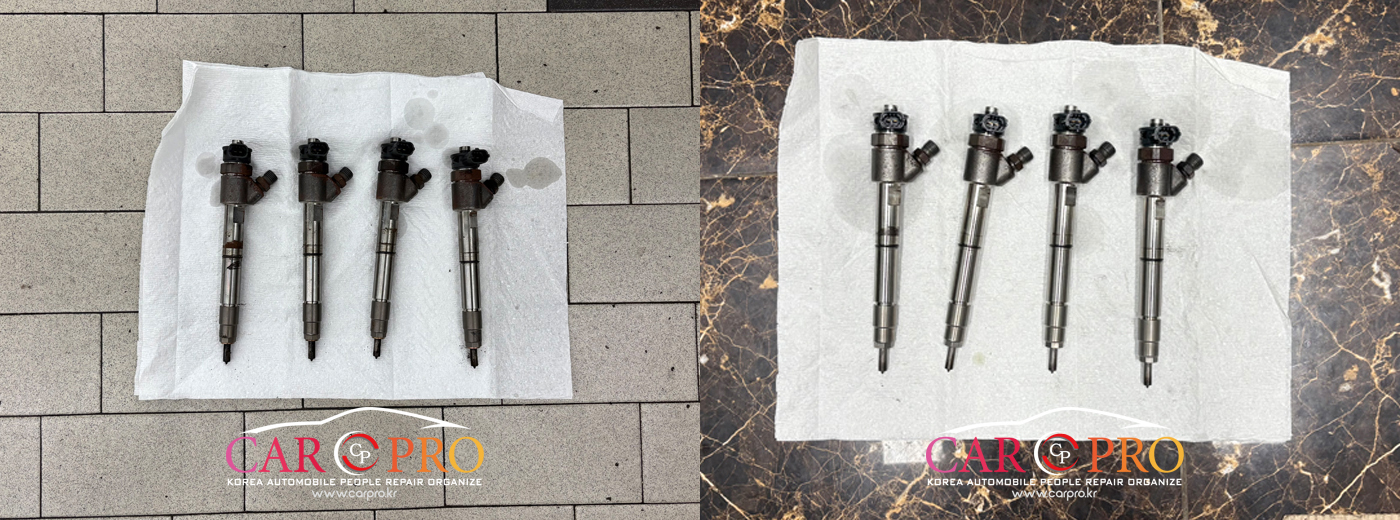

좌 - 탈거한 인젝터

우 - 초음파 크리닝 후 인젝터

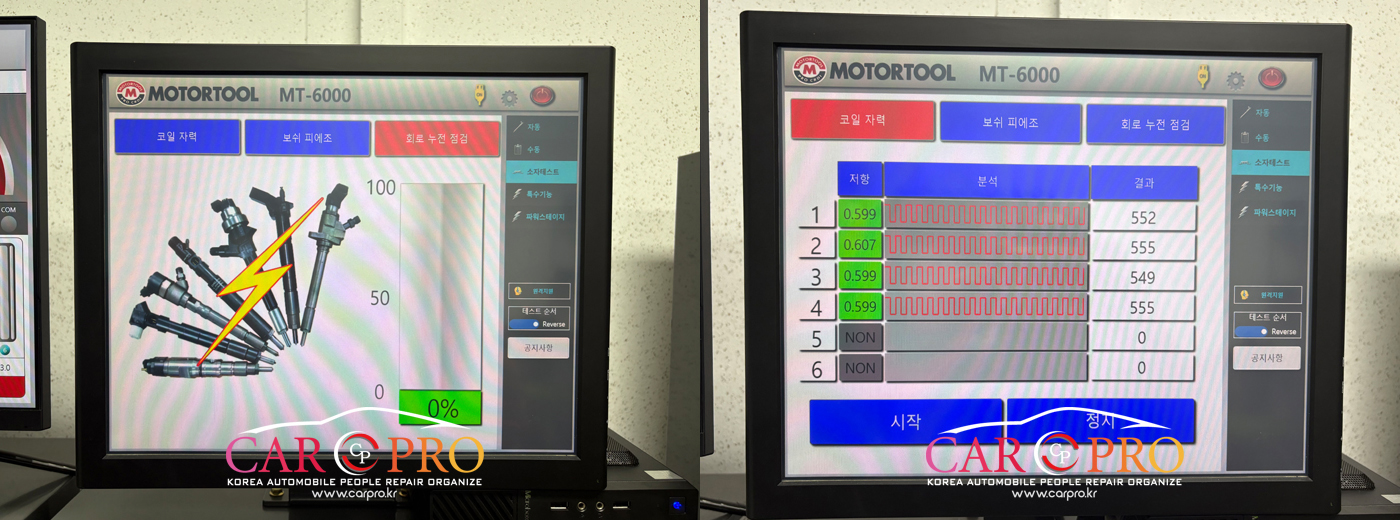

초음파 크리닝 후 인젝터 크리닝 전용 장비에 연결하여

회로 누전 점검과 코일 자력검사를 해줍니다

★ 더올뉴투싼2.0 인젝터크리닝 동영상 ★

https://blog.naver.com/drcarman/224044581240

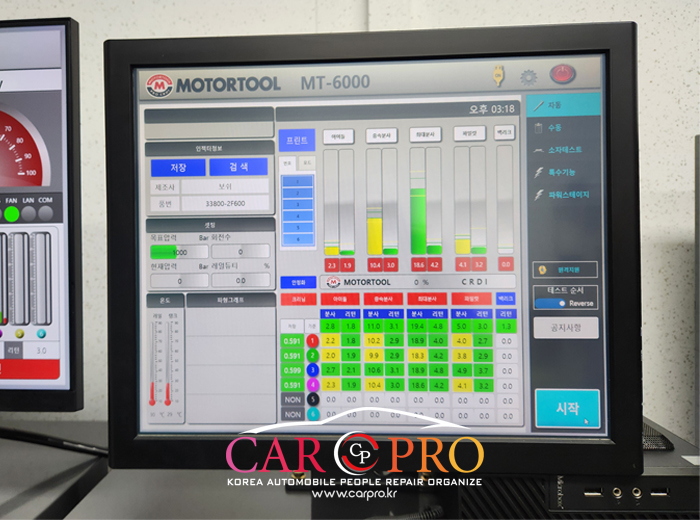

인젝터 크리닝 해주고 단계별분사량 테스트까지 해줍니다

테스트 결과

1,2,4번 인젝터 상태가 기준미달이라

고객님과 상담 후 3개 모두 보쉬정품으로 교환결정~

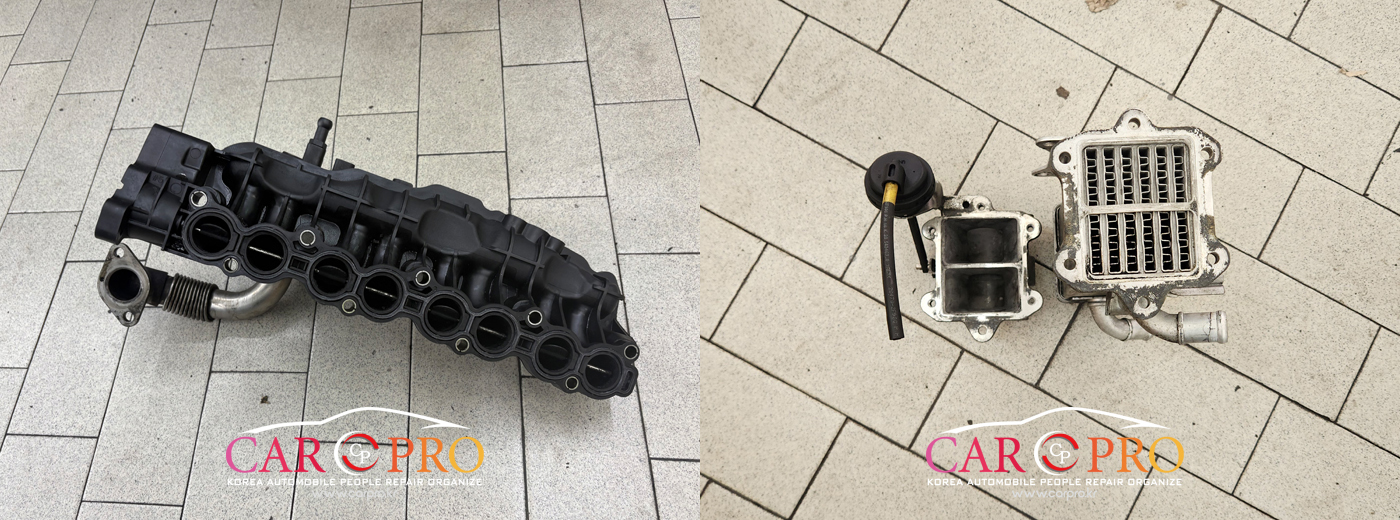

좌 - 흡기매니폴드 크리닝 전

우 - EGR쿨러 크리닝 전

좌 - 흡기매니폴드 크리닝 후

우 - EGR쿨러 크리닝 후

흡기크리닝은 약품을 이용한 고압세척장비로 크리닝합니다~

다음은 ckp(크랭크각센서)과 EGR쿨러냉각호스2개,

인렛호스1개, 오일쿨러냉각호스 1개 교환을 해줄게요

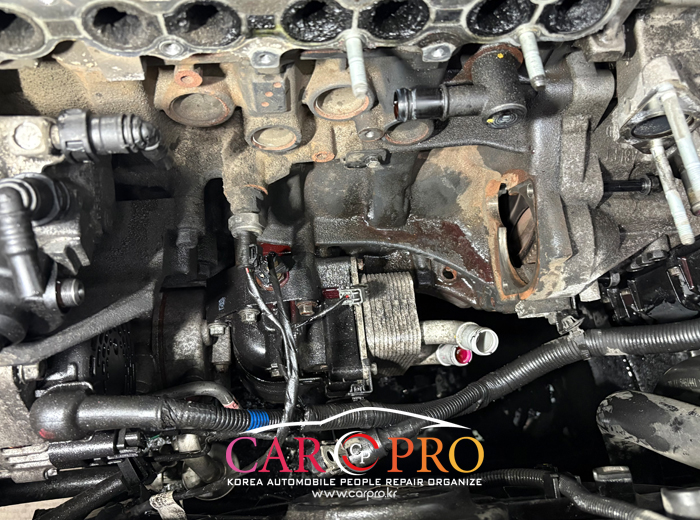

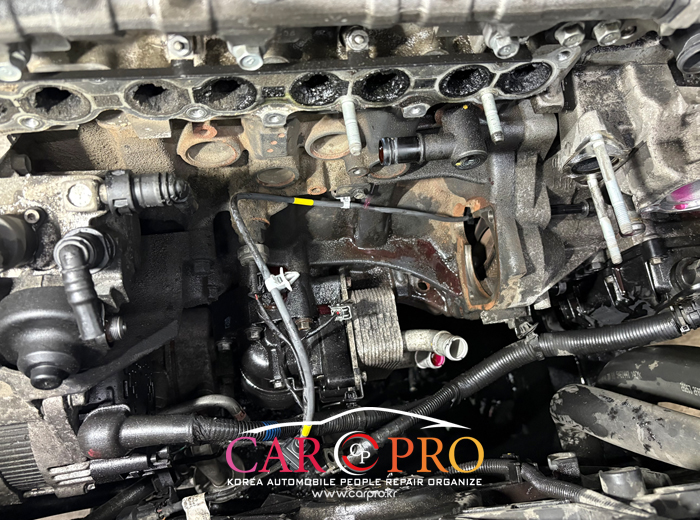

스타트모터 탈거하고 ckp와 호스들을 탈거해줍니다

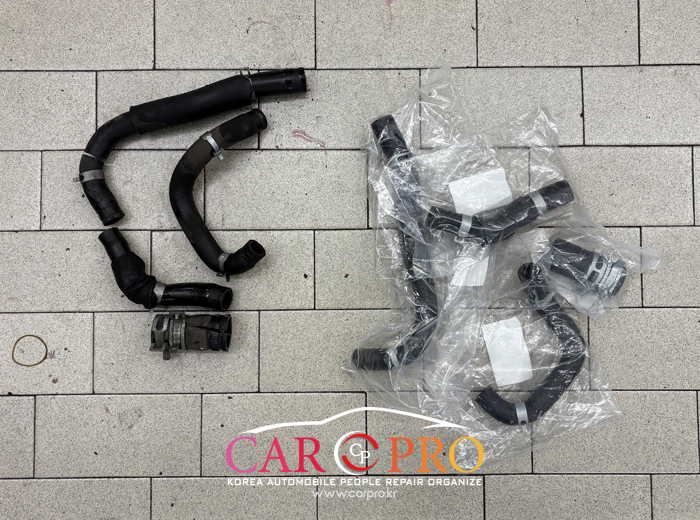

좌 - 탈거한 EGR쿨러냉각호스2개, 인렛호스1개, 오일쿨러냉각호스 1개

우 - 모비스 신품 EGR쿨러냉각호스2개, 인렛호스1개, 오일쿨러냉각호스 1개

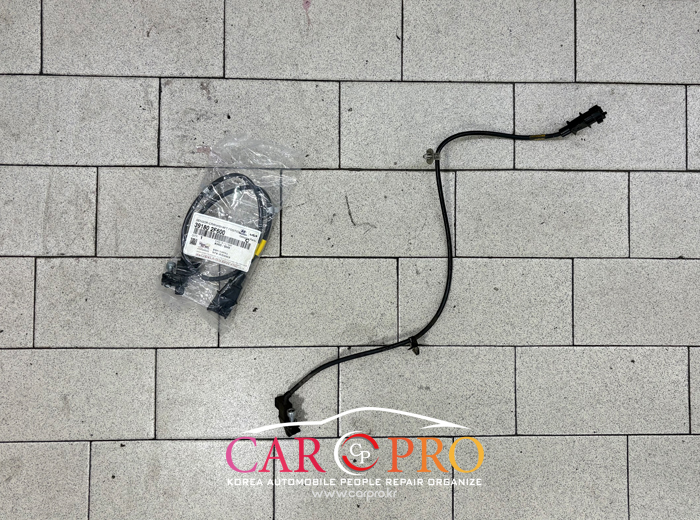

좌 - 모비스 신품 ckp(크랭크각센서)

우 - 탈거한 ckp

ckp(크랭크각센서) 교환완료

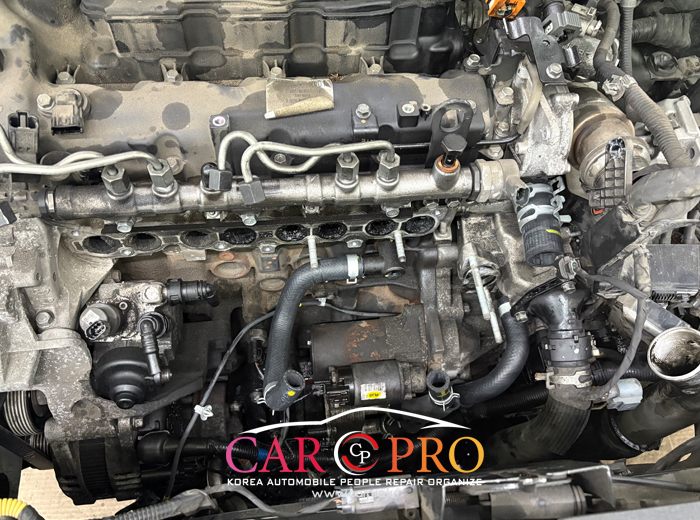

스타트모터 조립해주고 호스들도 교환완료해줍니다

흡기밸브도 깔끔하게 크리닝해줬구요~

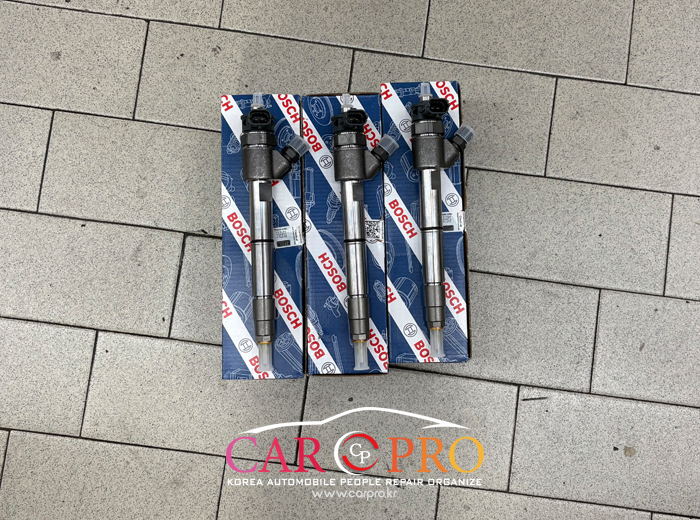

인젝터 3개는 보쉬정품으로 1개는 기존 인젝터로 장착합니다

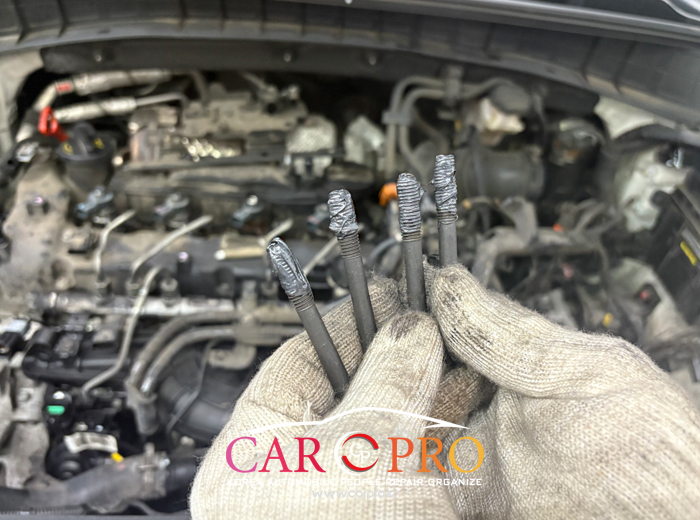

인젝터 조립 후 인젝터 클램프 볼트에는 고열에서도 견딜 수 있는

몰리브덴구리스를 도포 후 조립해줍니다

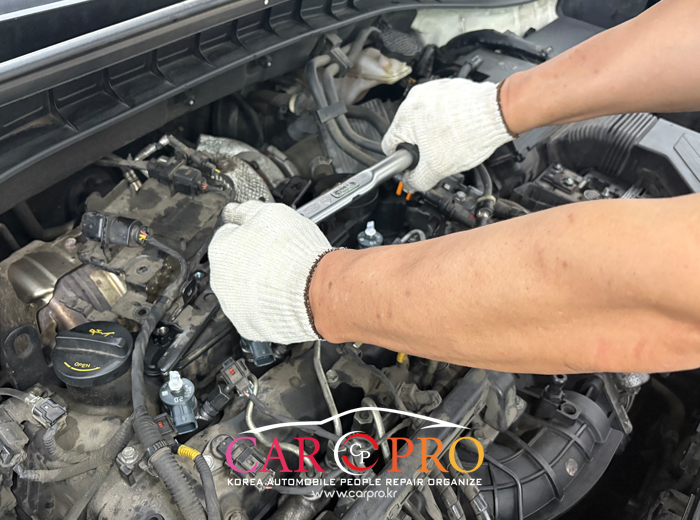

토크렌치를 이용하여 규정값으로 조여줍니다

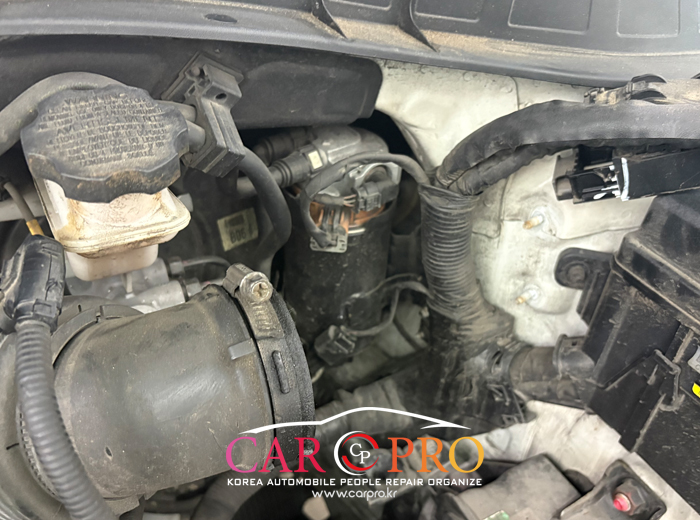

연료필터 교환을 해줄게요

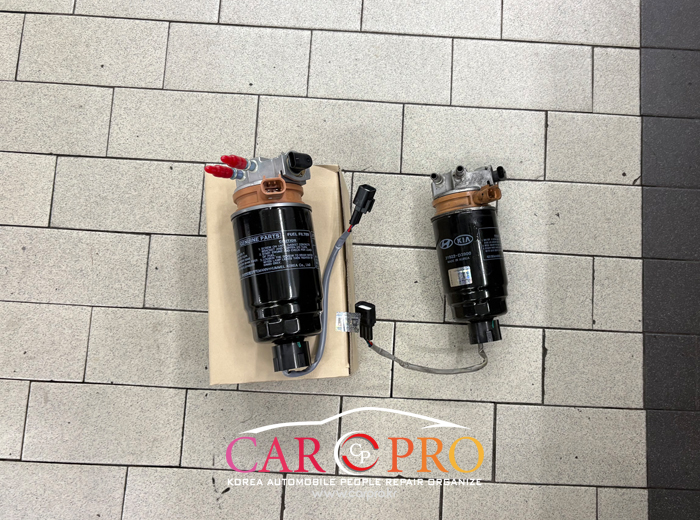

좌 - 모비스 신품 연료필터

우 - 탈거한 연료필터

연료필터 교환완료

엔진미미 3종 세트도 교환해줍니다~

미션미미 교환전

센터미미 교환전

좌 - 탈거한 엔진미미, 미션미미, 센터미미

우 - 모비스 신품 엔진미미, 미션미미, 센터미미

엔진미미 교환완료

미션미미 교환완료

센터미미 교환완료

인젝터 데이터값을 입력 후 연료 라인 에어빼기 해주고 작업을 마무리 합니다

엔진룸 청소 후 차량을 출고합니다

오늘도 안전운행 하세요 :)
