차명 : 올뉴카니발

년식 : 2018

주행거리 : 156,516km

안녕하세요 카프로샵입니다

시동꺼짐으로 타업체에서 점검을 했는데 연료고압펌프에서 쇳가루가 발생되었다고

진단 받으시고 카프로샵으로 전화 상담 후 견인으로 입고 해주셨습니다

차량입고하여 전체적인 점검을 해봅니다

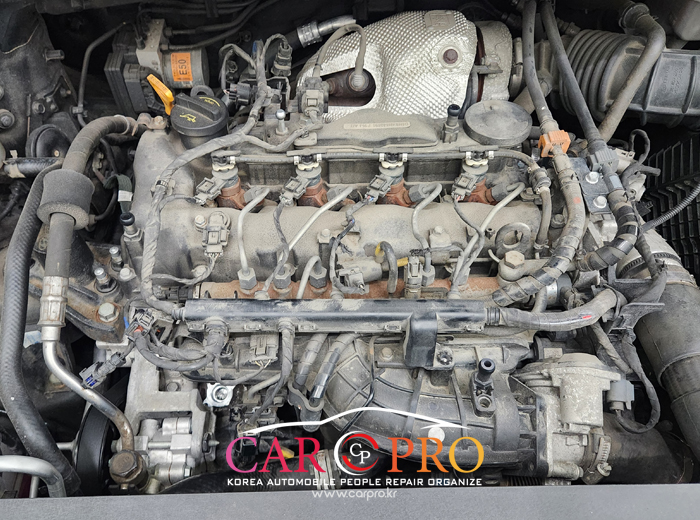

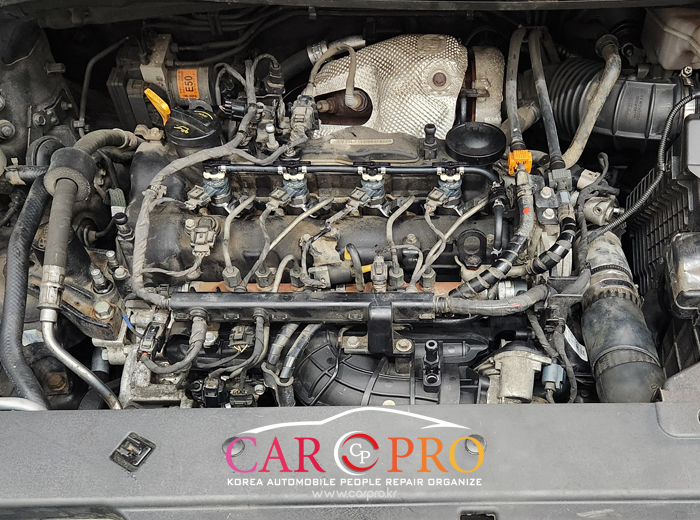

엔진커버 탈거하고

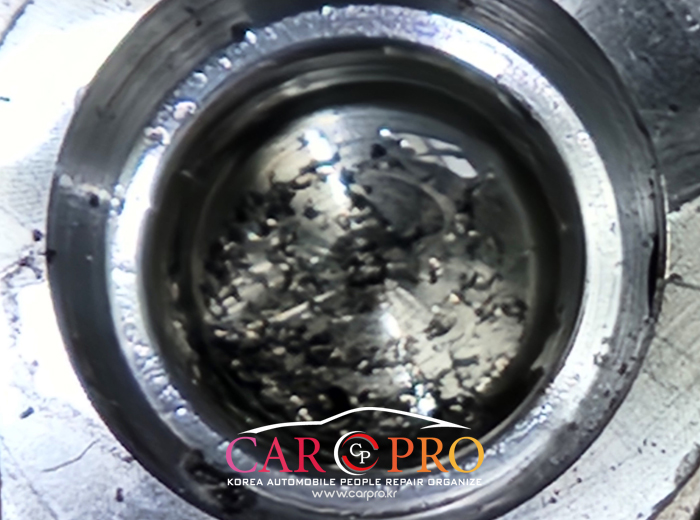

연료고압펌프 확인해보니 쇳가루가 많이 발생되었네요

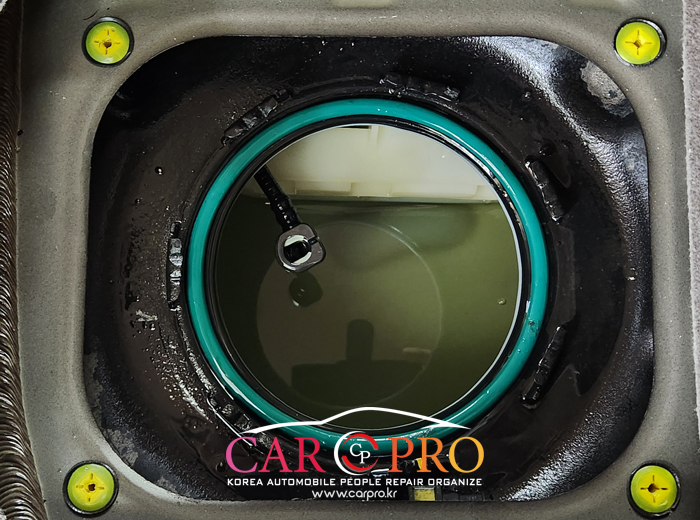

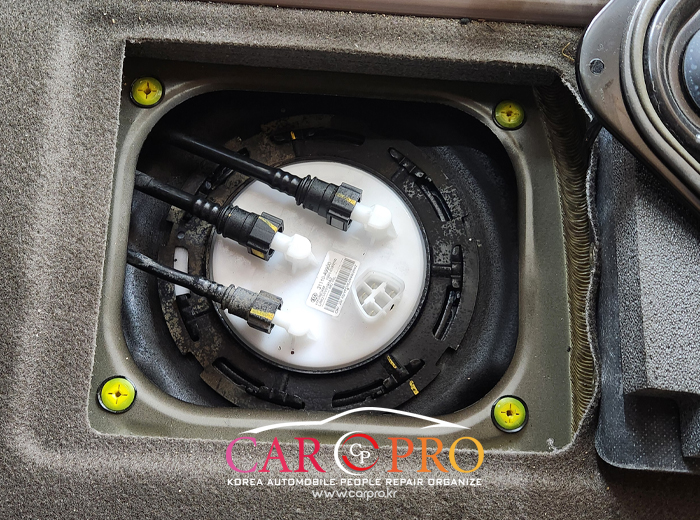

연료탱크 내부를 확인해보니

고압펌프 파손으로 쇳가루가 유입되었지만 세척으로 작업을 진행합니다

쇳가루 발생시 연료라인 청소부터 연료탱크 연료저압모터 등 전체적인 작업을 해야

완벽하게 작업이 됩니다

적당히 작업을 할경우 남아있는 쇳가루 인하여 고압펌프와 인젝터 손상이 발생됩니다

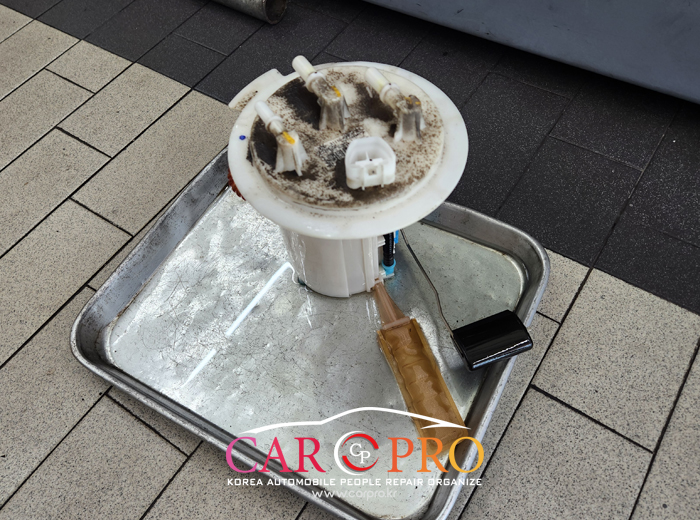

연료저압펌프 탈거완료

★ 올뉴카니발 인젝터연료리턴호스 고착 동영상 ★

https://blog.naver.com/drcarman/224076087790

인젝터연료리턴호스도 고착되어있네요

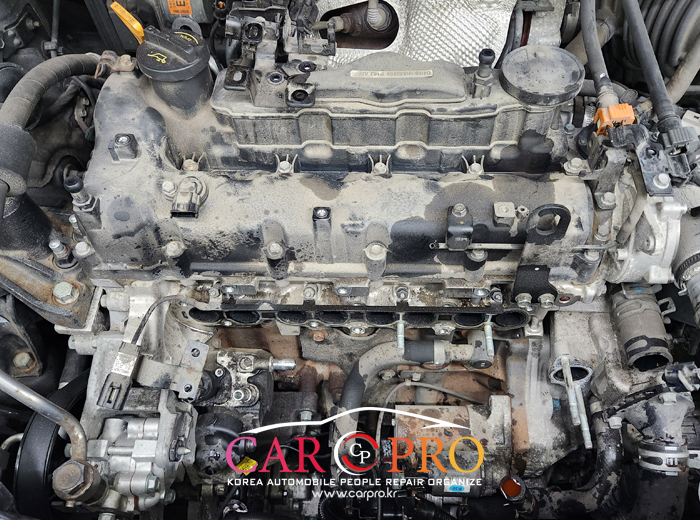

크리닝 작업도 필요하여 흡기매니폴드, EGR쿨러, 인젝터 탈거해줍니다

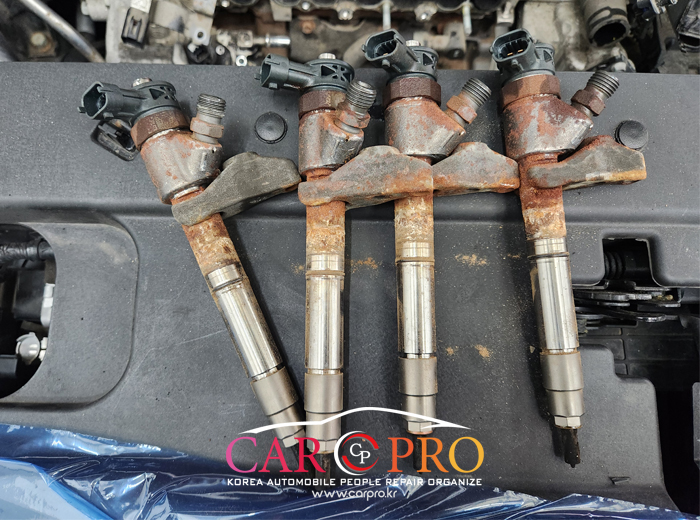

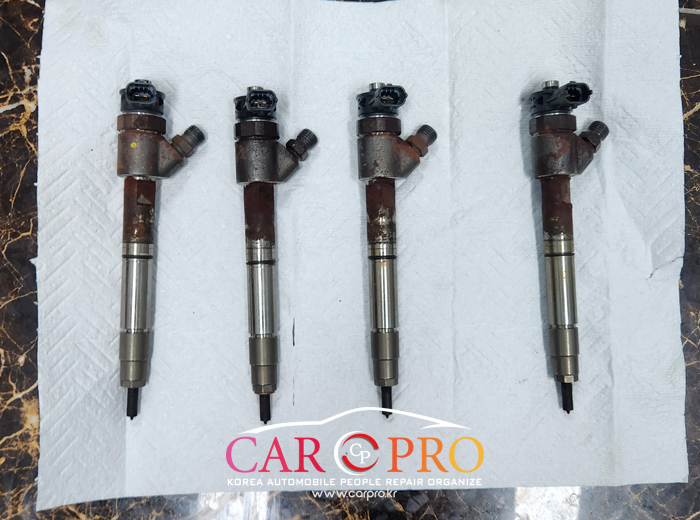

탈거한 인젝터 상태가 많이 안 좋아보이죠?

초음파 크리닝 해주고

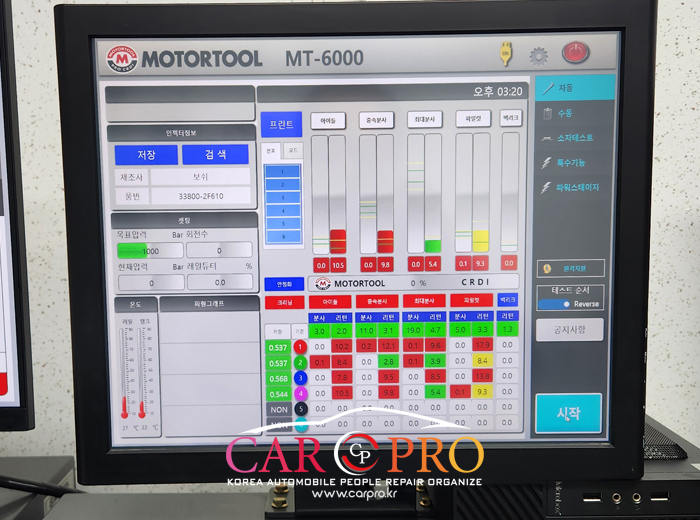

인젝터 크리닝 전용장비에 연결하여 크리닝 후 테스트를 해보니

4개 모두 사망했네요..

고객님과 상담 후 4개 모두 보쉬정품으로 교환합니다

좌 - 흡기크리닝 전

우 - 흡기크리닝 후

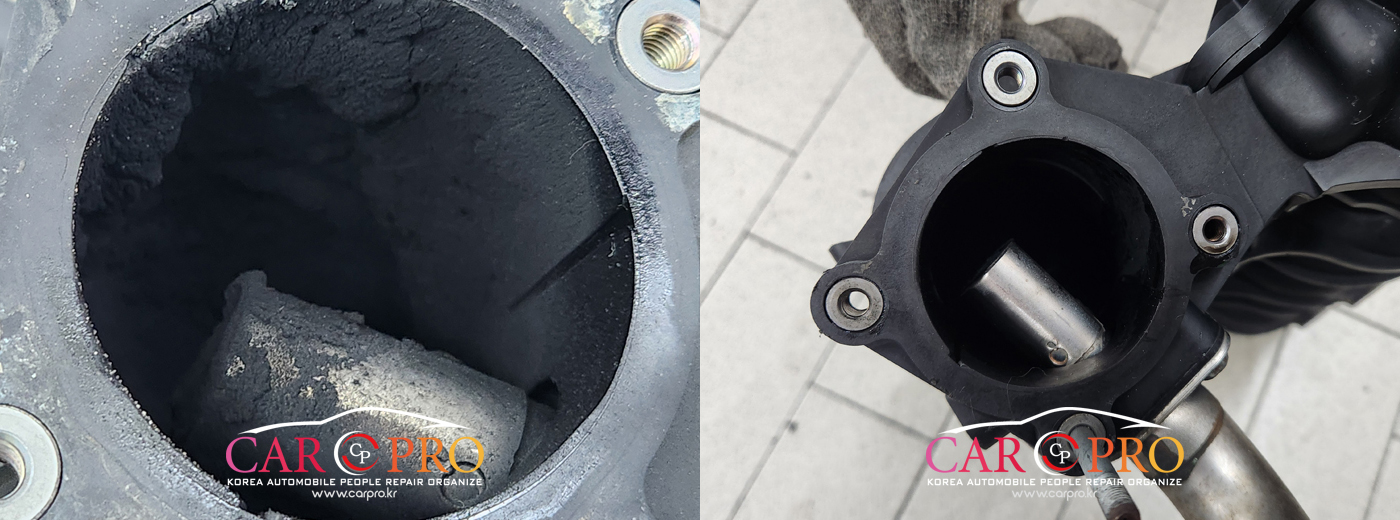

좌 - 흡기크리닝 전

우 - 흡기크리닝 후

카본도 상당하게 있었어요

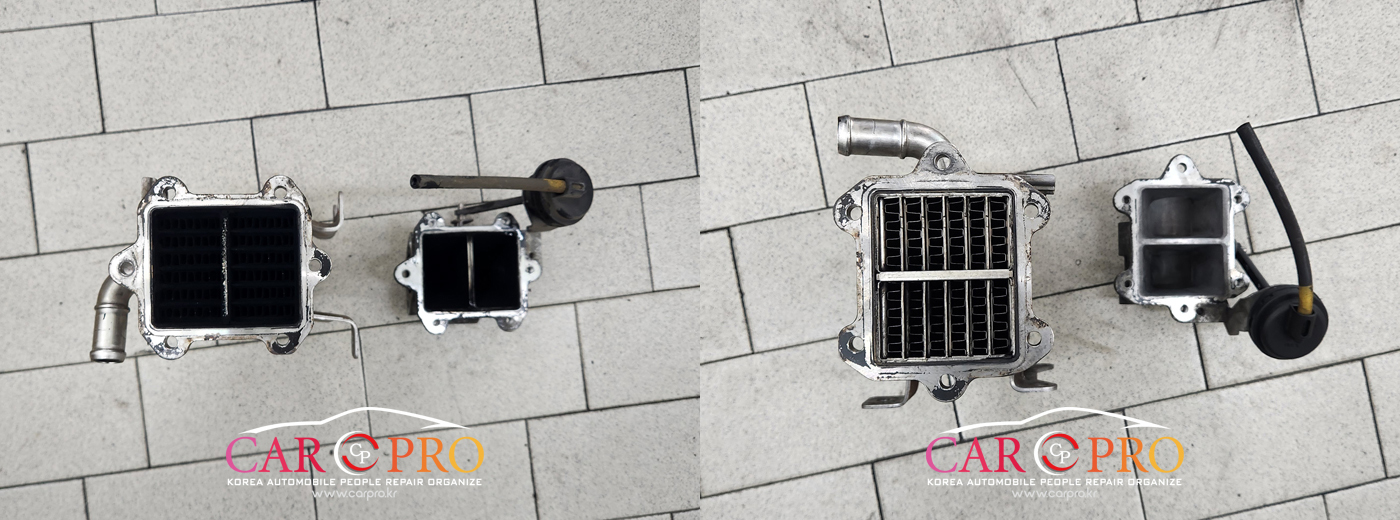

좌 - EGR쿨러 크리닝 전

우 - EGR쿨러 크리닝 후

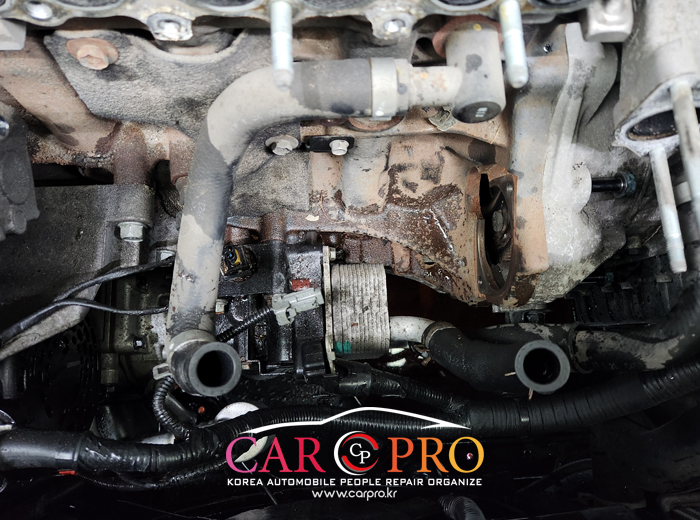

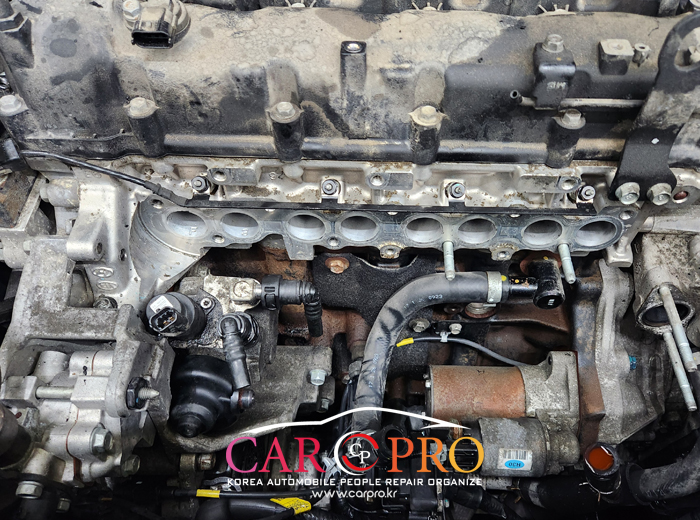

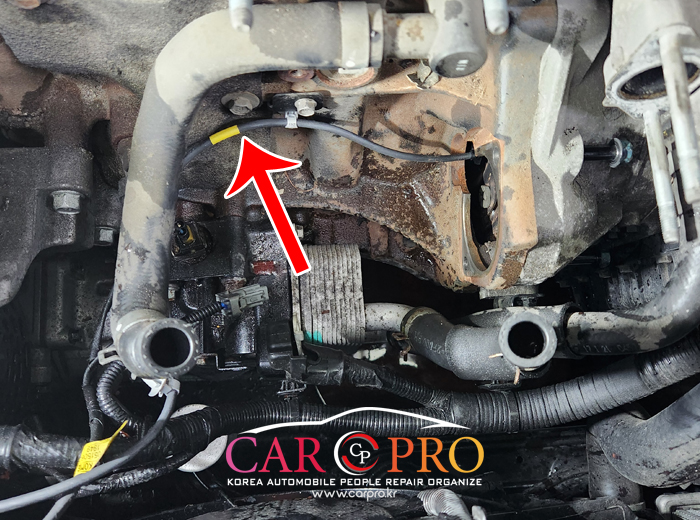

예방정비로 ckp(크랭크각센서) 교환을 위해 스타트모터 탈거하고 ckp를 탈거합니다

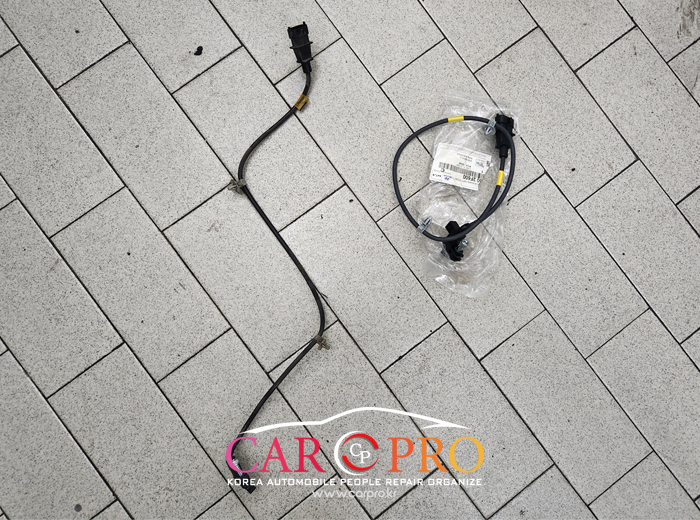

좌 - 탈거한 ckp

우 - 모비스 신품 ckp

ckp(크랭크각센서) 교환완료하고

스타트 모터 조립해주고

흡기밸브도 크리닝 완료했습니다~

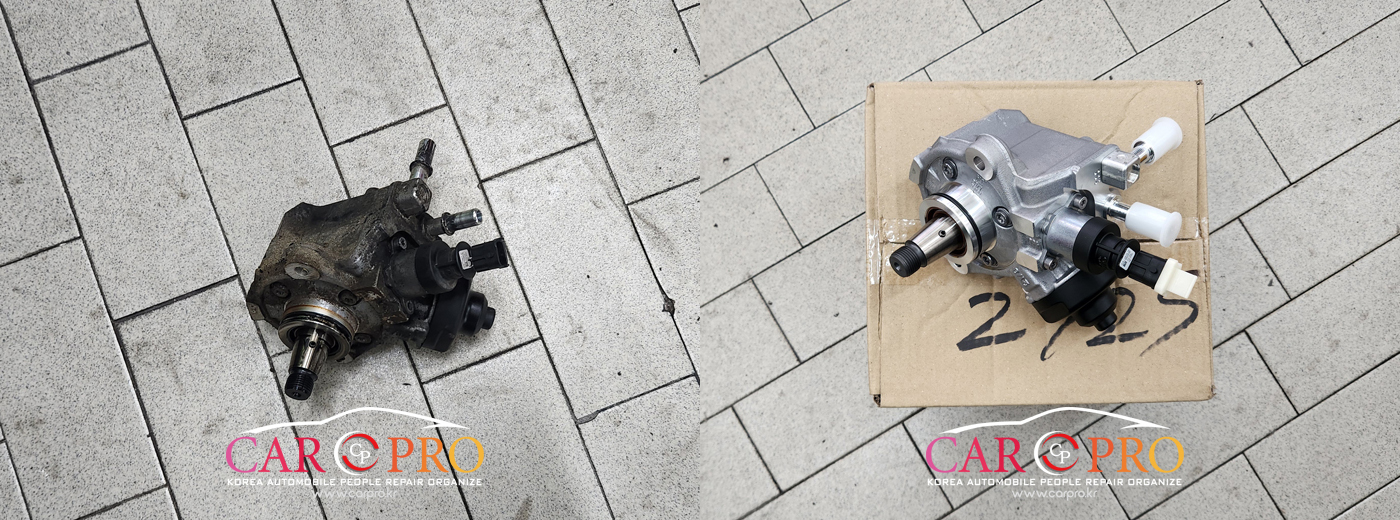

좌 - 탈거한 연료고압펌프

우 - 모비스 신품 연료고압펌프

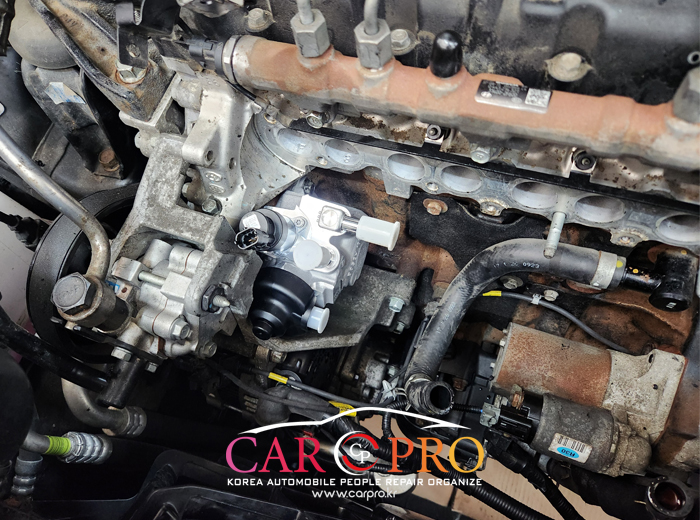

연료고압펌프 교환완료 해주고

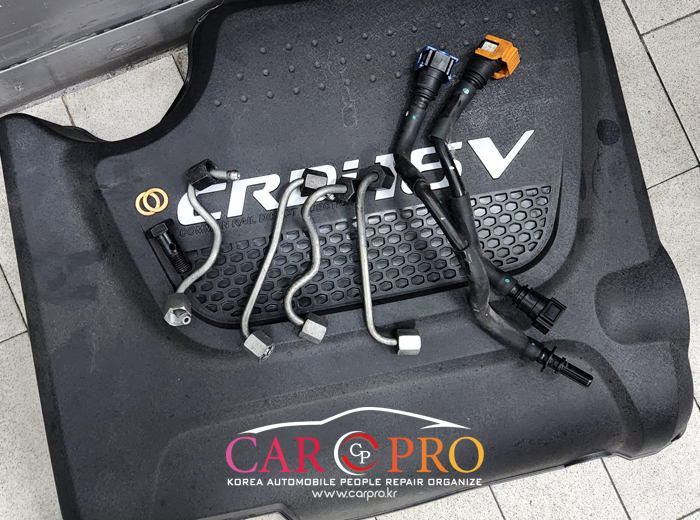

쇳가루 발생시 연료라인도 전부 탈거하여 크리닝해야해서

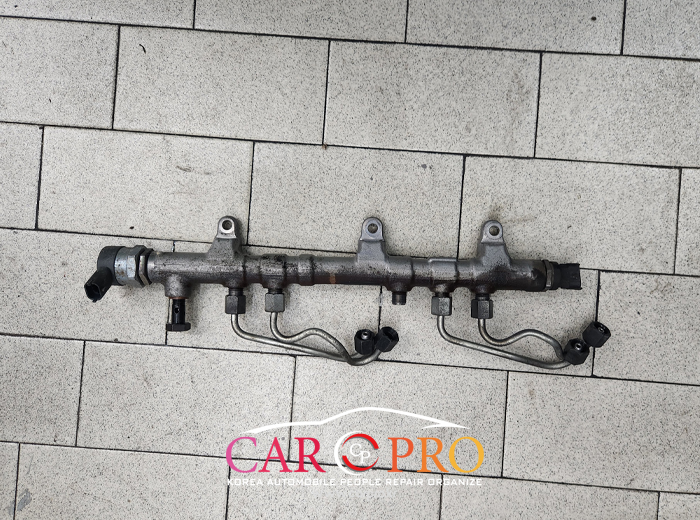

커먼레일도 탈거하고

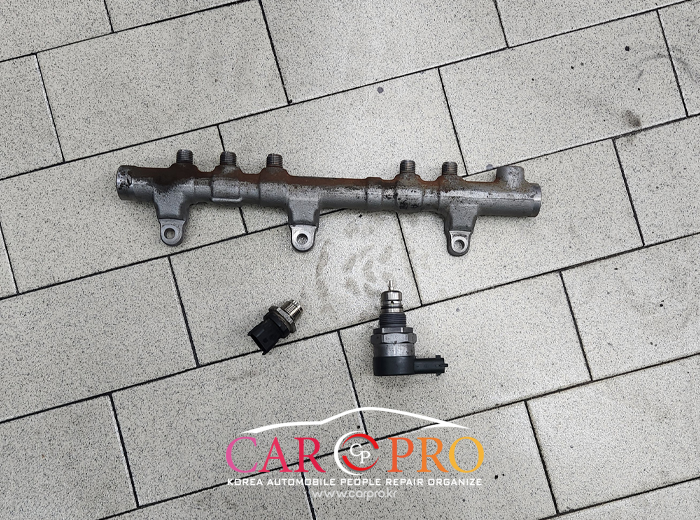

커먼레일, 연료압력센서, 연료압력조절밸브 세척을 진행합니다

크리닝 완료~

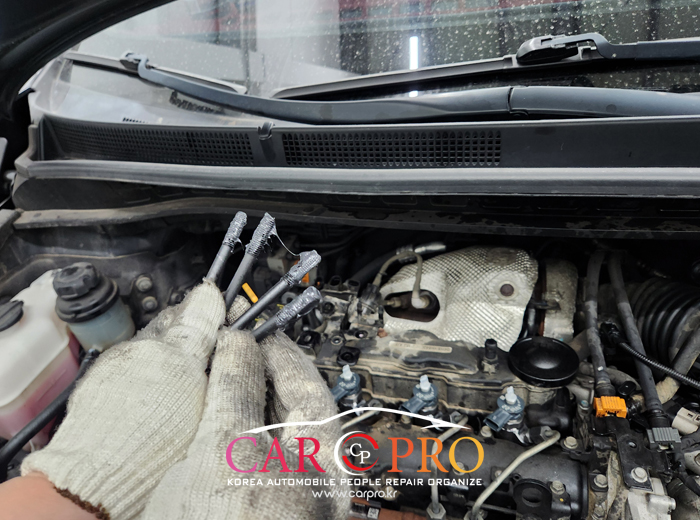

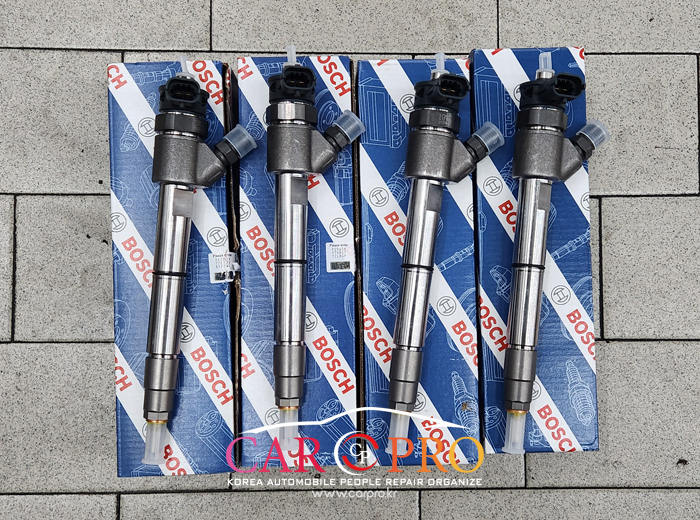

인젝터 보쉬정품 4개 교환해주고

인젝터 조립 후 인젝터클램프볼트에는 고열에서도 견딜 수 있는

몰리브덴구리스를 도포 후 조립해줍니다

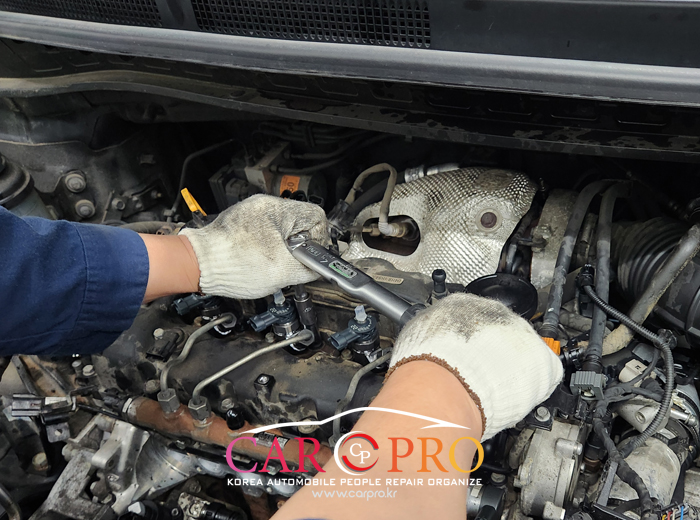

토크렌치를 이용하여 규정값으로 조여주고

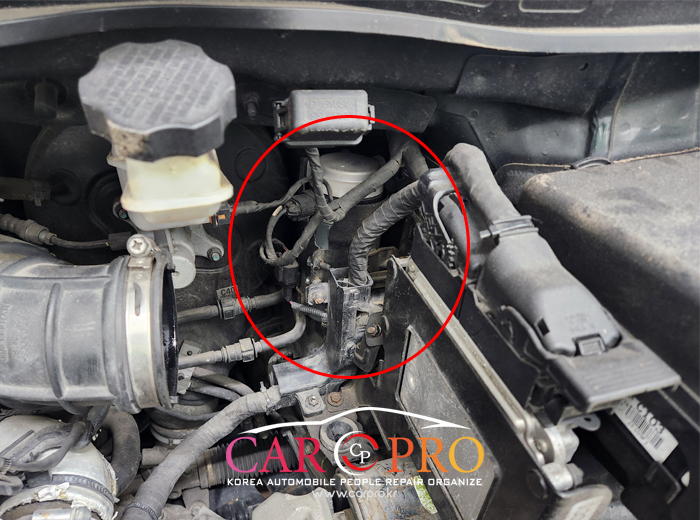

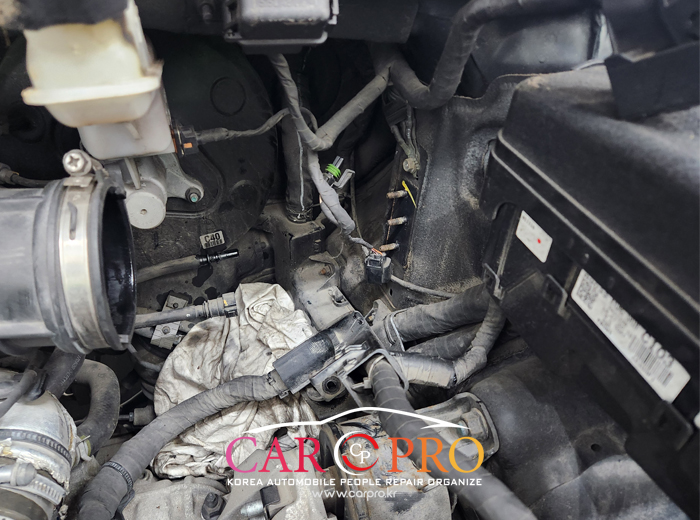

연료필터 교환을 위해 탈거해줍니다

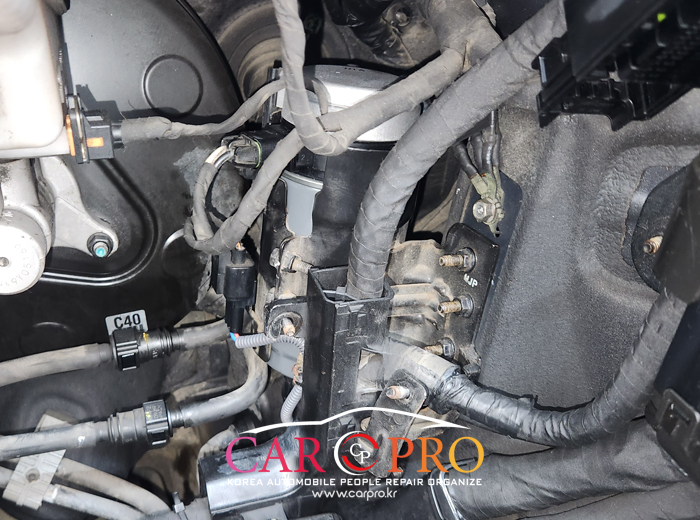

연료필터 탈거완료

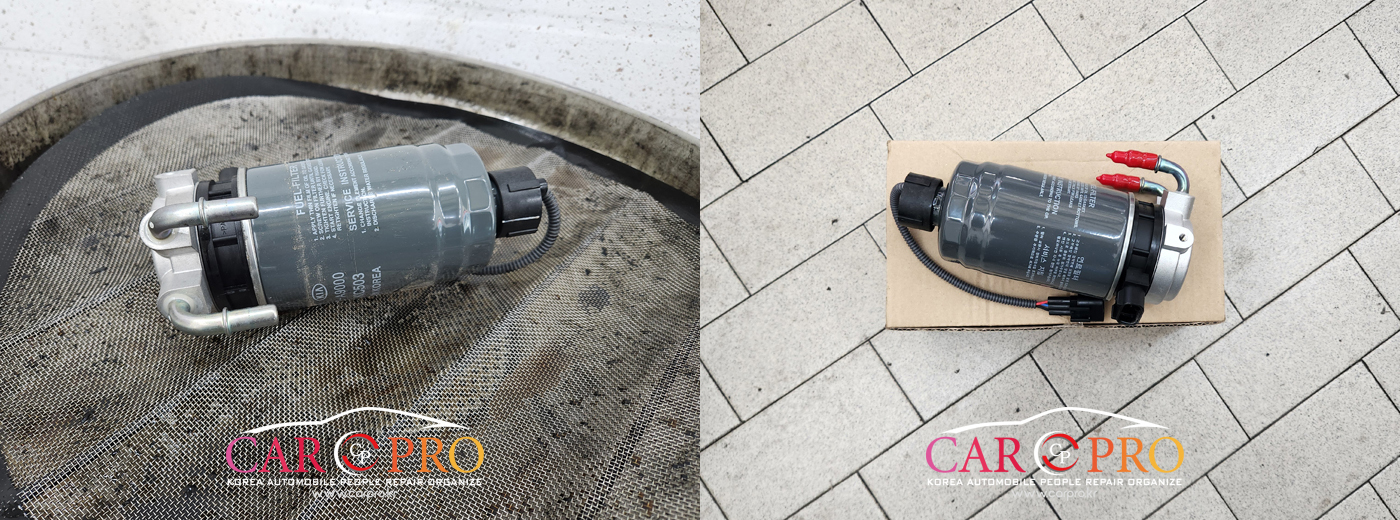

좌 - 탈거한 연료필터

우 - 모비스 신품 연료필터

교환완료해주고

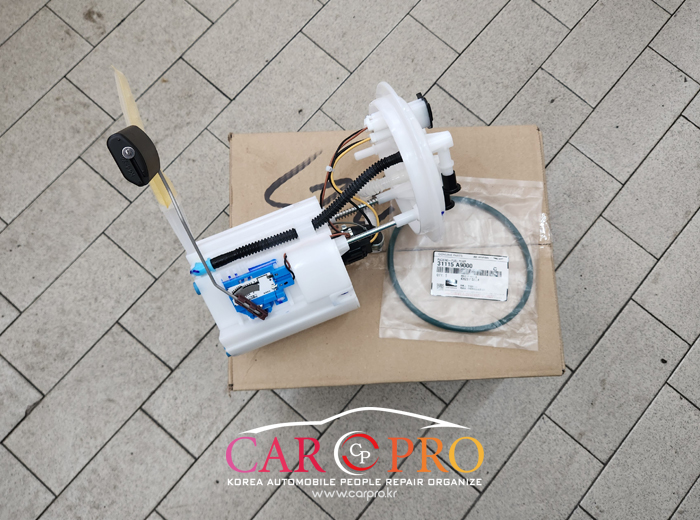

모비스 신품 연료저압펌프

연료저압펌프 교환완료

작업완료하고 인젝터 데이터값 입력해주고

작업한 부분 다시 한 번 더 확인하고

시동을 걸어 시운전을 해봅니다

시동도 부드럽게 잘 걸리네요 ^^

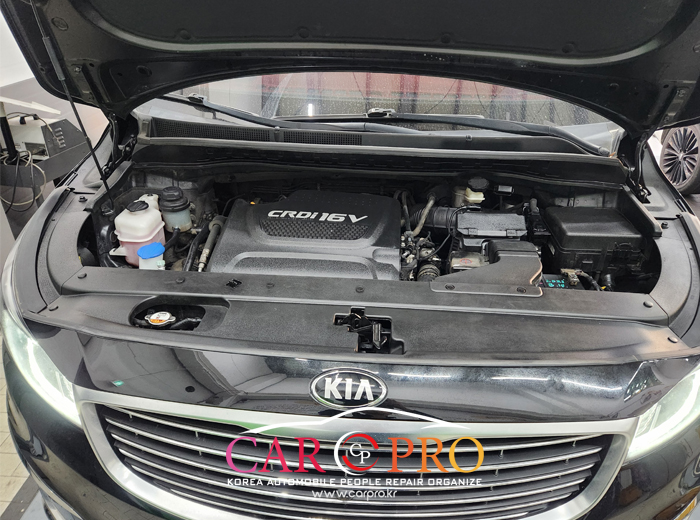

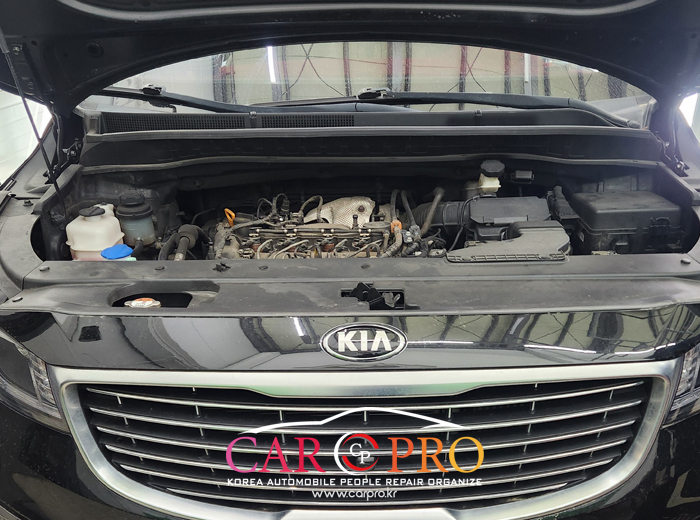

엔진룸 청소 후 차량을 출고합니다

오늘도 안전운행 하세요 :)
